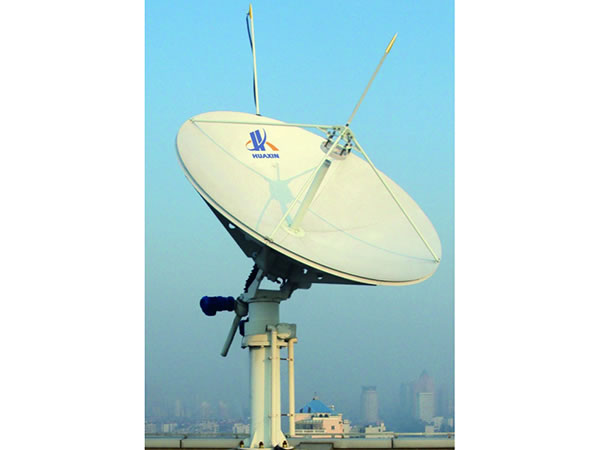

Antenne VSAT à mouvement complet 2,4m
Antenne numérique professionnelle, Antenne satellite automatique, Parabole en acier
Caractéristiques de antenne VSAT à mouvement complet 2,4m
Conception à double anneau
Réflecteur principal et secondaire en aluminium de haute précision
Gain élevé et excellente performance du lobe latéral
Système d'alimentation et piédestal de poteau king assemblés en usine pour réduire le temps d'installation.
Excellente performance anticorrosion
Excellente stabilité
Approbations ou Conformités
ASIASAT
APT
CHINA SATCOM
SINOSAT
INTELSAT
EUTELSAT
Parties principales
Cornet d'alimentation
OMT & filtre
Panneaux
Plaque de bande
Moyeu
Piédestal de poteau King motorisé 2 axes
Kit de fondation
Options
Polarisation circulaire
Polarisation motorisée
Montage non pénétrant
Support de l'amplificateur
Contrôleur et récepteur à balise
Paratonnerre
Système antigivrage
Site d'installation, de mise en service et support d'accès au réseau
Traitement anti-sel pour la structure en acier
Personnalisation possible
| ◆ Spécifications R.F | Bande C | Bande Ku | ||
| Réception | Transmission | Réception | Transmission | |
| 1. Fréquence (GHz) | 3.625-4.2 | 5.85-6.425 | 12.25-12.75 | 14-14.5 |
| 3.4-4.2 ★ | 5.85-6.725 ★ | 10.95-12.75 ★ | 13.75-14.5 ★ | |
| 2. Gain typique (dBi) | 38.05 à 3.8GHz | 41.7 à 6.0GHz | 48.07 à 12.5GHz | 48.86 à14.25GHz |
| 3. VSWR | 1.25:1 | 1.25:1 | 1.25:1 | 1.25:1 |
| 4. Largeur de faisceau (-3dB) | 2.056° | 1.352° | 0.649° | 0.592° |
| 5. Température du bruit d'antenne (K) | 2 ports d'alimentation | 2 ports d'alimentation | ||
| Elévation 10° | 38K | 43K | ||
| Elévation 20° | 31K | 38K | ||
| Elévation 40° | 27K | 34K | ||
| 6. G/T typique à 20°EL | 20.20dB/K (3.8GHz, 30K LNA) | 27.74dB/K (12.5GHz, 70K LNA) | ||
| 7. Capacité de gestion de l'énergie | 5KW/Port | 1KW/Port | ||
| 8. Interface d'alimentation | CPR-229 | CPR-137 | WR-75 | WR-75 |
| 9. Perte d'insertion d'alimentation | 0.25dB | 0.2dB | 0.25dB | 0.25dB |
| 10. Isolation Tx à Rx | ≥85dB | ≥85dB | ||
| 11. Ratio axial (dB) | 1.5dB | 1.0dB | ||
| 12. Isolation de polarisation croisée | ||||
| Sur axe | ≥35dB | ≥35dB | ||
| 13. Lobe latéral | CCIR.580-6 | CCIR.580-6 | ||
| ◆ Spécification mécanique | ◆ Spécification environnementale | |||
| 1. Type d'antenne | Double réflecteur | 1. Chargement du vent, opérationnel (Maintenir la précision) | 60mph(97km/h) | |
| 2. Type de lecteur | Motorisé | 2. Chargement du vent, opérationnel (Diminuer la précision) | 65mph(105km/h) | |
| 3. Déplacement AZ | ±180° | 3. Chargement du vent, survie (Fixé vers le ciel) | 125mph(200km/h) | |
| 4. Déplacement EL | 5° à 90° | 4. Température ambiante | -40°C à 60°C | |
| 5. Déplacement POL | ±90° | 5. Pluie | 100mm/h | |
| 6. Matériau du réflecteur | Aluminium formé avec précision | 6. Humidité relative | 0 à 100% | |
| 7. Segments du réflecteur | 8 | 7. Rayonnement solaire | 360 BTU/h/ft2 (1000Kcal/h/m2 ) | |
| 8. Type de montage | Piédestal de poteau King (Plaque tournante) | 8. Glace | 25mm sur toute la surface ou 13mm sur toute la surface avec 130km / h de rafales de vent | |
| 9. Précision de surface | 0.5mm(R.M.S) | 9. Choc et vibrations | Expédition correcte par voie aérienne, maritime ou routière | |
| Notre société se réserve le droit d'interprétation finale. Toutes conceptions et spécifications peuvent être modifiées sans notification. | ||||
