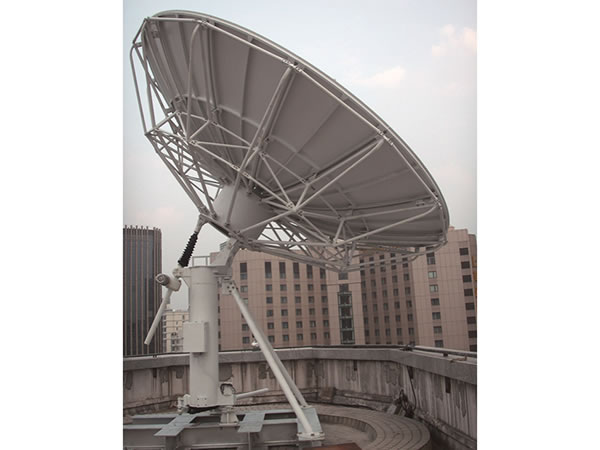

Antenne satellite RxTx 5,36m
Antenne parabole pliable, Antenne satellite sur mesure, Antenne satellitaire de précision
Caractéristiques de antenne satellite RxTx 5,36m
Conception à double anneau
Réflecteur principal et secondaire en aluminium de haute précision
Gain élevé et excellente performance du lobe latéral
Système d'alimentation et piédestal de poteau king assemblés en usine pour réduire le temps d'installation.
Aucun alignement de terrain requis
Excellente performance anticorrosion
Excellente stabilité
Approbations ou Conformités
ASIASAT
APT
CHINA SATCOM
SINOSAT
INTELSAT
EUTELSAT
Parties principales
Cornet d'alimentation
OMT & filtre
Panneaux
Poudre radial
Moyeu
Piédestal de poteau 2 axes motorisés
Kit de fondation
Options
Polarisation circulaire / double polarisation linéaire / double polarisation circulaire
Support de l'amplificateur
Polarisation motorisé
Contrôleur et récepteur à balise
Démodulateur
Commutateur de guide d’ondes
Paratonnerre
Système antigivrage
Site d'installation, de mise en service et support d'accès au réseau
Traitement anti-sel pour la structure en acier
Personnalisation possible
| ◆ Spécifications R.F | Bande C | Bande Ku | ||
| Réception | Transmission | Réception | Transmission | |
| 1. Fréquence (GHz) | 3.625-4.2 | 5.85-6.425 | 12.25-12.75 | 14-14.5 |
| 3.4-4.2 ★ | 5.85-6.725 ★ | 10.95-12.75 ★ | 13.75-14.5 ★ | |
| 2. Gain typique (dBi) | 45.03 à 3.8GHz | 48.68 à 6.0GHz | 55.05 à 12.5GHz | 55.84 à 14.25GHz |
| 3. VSWR | 1.25:1 | 1.25:1 | 1.25:1 | 1.25:1 |
| 4. Largeur de faisceau (-3dB) | 0.921° | 0.605° | 0.290° | 0.265° |
| 5. Température du bruit d'antenne (K) | 2 ports d'alimentation | 2 / 4 ports d'alimentation | ||
| Elévation 10° | 36K | 45K/52K | ||
| Elévation 20° | 28K | 40K/47K | ||
| Elévation 40° | 23K | 36K/43K | ||
| 6. G/T typique à 20°EL | 27.40dB/K (3.8GHz, 30K LNA) | 34.64/34.37dB/K (12.5GHz, 70K LNA) | ||
| 7. Capacité de gestion de l'énergie | 5KW/Port | 1KW/Port | ||
| 8. Interface d'alimentation | CPR-229 | CPR-137 | WR-75 | WR-75 |
| 9. Perte d'insertion d'alimentation | 0.25dB | 0.2dB | 0.3/0.4dB | 0.25/0.35dB |
| 10. Isolation Tx à Rx | ≥85dB | ≥85dB | ||
| 11. Ratio axial (dB) | 1.5dB | 1.0dB | ||
| 12. Isolation de polarisation croisée | ||||
| Sur axe | ≥35dB | ≥35dB | ||
| 13. Lobe latéral | CCIR.580-6 | CCIR.580-6 | ||
| ◆ Spécification mécanique | ◆ Spécification environnementale | |||
| 1. Type d'antenne | Bague de mise au point | 1. Chargement du vent, opérationnel (Maintenir la précision) | 60mph(97km/h) | |
| 2. Type de lecteur | Motorisé | 2. Chargement du vent, opérationnel (Diminuer la précision) | 65mph(105km/h) | |
| 3. Déplacement AZ | ±90° (2 segments) | 3. Chargement du vent, survie (Fixé vers le ciel) | 125mph(200km/h) | |
| 4. Déplacement EL | 5° à 90° | 4. Température ambiante | -40°C à 60°C | |
| 5. Déplacement POL | ±90° | 5. Pluie | 100mm/h | |
| 6. Matériau du réflecteur | Aluminium formé avec précision | 6. Humidité relative | 0 à 100% | |
| 7. Segments du réflecteur | 14 | 7. Rayonnement solaire | 360 BTU/h/ft2 (1000Kcal/h/m2) | |
| 8. Type de montage | Piédestal de poteau King | 8. Glace | 25mm sur toute la surface ou 13mm sur toute la surface avec 130km / h de rafales de vent | |
| 9. Précision de surface | 0.5mm(R.M.S) | 9. Choc et vibrations | Expédition correcte par voie aérienne, maritime ou routière | |
| Notre société se réserve le droit d'interprétation finale. Toutes conceptions et spécifications peuvent être modifiées sans notification. | ||||
