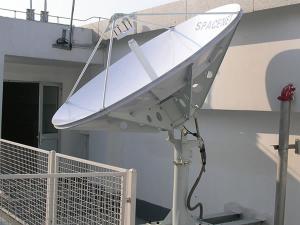

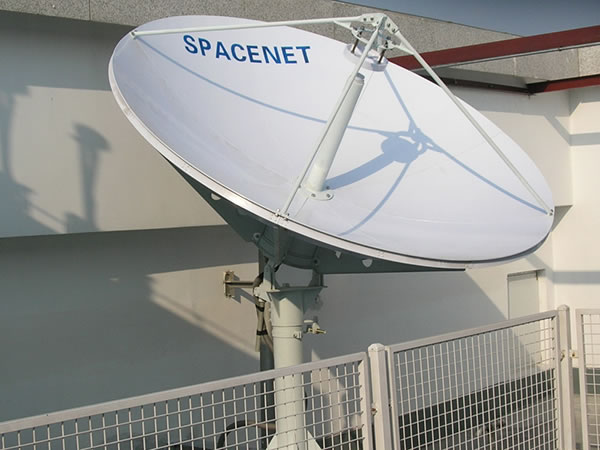

Antenne VSAT 2,4m

Antenne parabolique VSAT, Antenne satellite offset, Antenne satellitaire haute gamme

Antenne VSAT 2,4m
Antenne VSAT 2,4m Antenne VSAT 2,4m Antenne VSAT 2,4m
Commentaires

Caractéristiques de antenne VSAT 2,4m
●Conception à double anneau
●Réflecteur principal et secondaire en aluminium de haute précision
●Gain élevé et excellente performance du lobe latéral
●Système d'alimentation et piédestal de poteau king assemblés en usine pour réduire le temps d'installation.
●Excellente performance anticorrosion
●Excellente stabilité

Approbations ou Conformités
●ASIASAT
●APT
●CHINA SATCOM
●SINOSAT
●INTELSAT
●EUTELSAT

Parties principales
●Cornet d'alimentation
●OMT & filtre
●Panneaux
●Plaque de bande
●Moyeu
●Piédestal de poteau King
●Kit de fondation

Options
●Polarisation circulaire

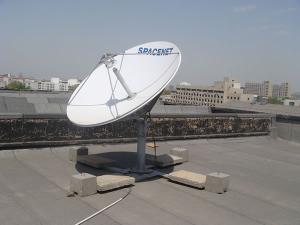

●Montage non pénétrant
●Support de l'amplificateur
●Paratonnerre
●Système antigivrage
●Site d'installation, de mise en service et support d'accès au réseau
●Traitement anti-sel pour la structure en acier
●Personnalisation possible

Spécifications de l’antenne parabole VSAT 2,4m
◆ Spécifications R.F Bande C Bande Ku
Réception Transmission Réception Transmission
1. Fréquence (GHz) 3.625-4.2 5.85-6.425 12.25-12.75 14-14.5

3.4-4.2 ★ 5.85-6.725 ★ 10.95-12.75 ★ 13.75-14.5 ★
2. Gain typique (dBi) 38.05 à 3.8GHz 47.1 à 6.0GHz 48.07 à 12.5GHz 48.86 à14.25GHz
3. VSWR 1.25:1 1.25:1 1.25:1 1.25:1
4. Largeur de faisceau (-3dB) 2.056° 1.352° 0.649° 0.592°
5. Température du bruit d'antenne (K) 2 ports d'alimentation
2 ports d'alimentation
Elévation 10° 38K
43K
Elévation 20° 31K
38K
Elévation 40° 27K
34K
6. G/T typique à 20°EL 20.20dB/K (3.8GHz, 30K LNA) 27.74dB/K (12.5GHz, 70K LNA)
7. Capacité de gestion de l'énergie
5KW/Port
1KW/Port
8. Interface d'alimentation CPR-229 CPR-137 WR-75 WR-75
9. Perte d'insertion d'alimentation 0.25dB 0.2dB 0.25dB 0.25dB
10. Isolation Tx à Rx ≥85dB ≥85dB
11. Ratio axial (dB) 1.5dB 1.0dB

12. Isolation de polarisation croisée



Sur axe ≥35dB ≥35dB
13. Lobe latéral CCIR.580-6 CCIR.580-6
◆ Spécification mécanique ◆ Spécification environnementale
1. Type d'antenne Double réflecteur 1. Chargement du vent, opérationnel (Maintenir la précision) 60mph(97km/h)
2. Type de lecteur Manuel 2. Chargement du vent, opérationnel (Diminuer la précision) 65mph(105km/h)
3. Déplacement AZ 0 à 360° 3. Chargement du vent, survie (Fixé vers le ciel) 125mph(200km/h)
4. Déplacement EL 5° à 90° 4. Température ambiante -40°C à 60°C
5. Déplacement POL ±90° 5. Pluie 100mm/h
6. Matériau du réflecteur Aluminium formé avec précision 6. Humidité relative 0 à 100%
7. Segments du réflecteur 8 7. Rayonnement solaire 360 BTU/h/ft2 (1000Kcal/h/m2 )
8. Type de montage Piédestal de poteau King 8. Glace 25mm sur toute la surface ou 13mm sur toute la surface avec 130km / h de rafales de vent
9. Précision de surface 0.5mm(R.M.S) 9. Choc et vibrations Expédition correcte par voie aérienne, maritime routière
Notre société se réserve le droit d'interprétation finale. Toutes conceptions et spécifications peuvent être modifiées sans notification.
