Antenne VSAT Offset 1,8m

Antenne VSAT, Antenne offset fiable, Antenne motorisée RxTx

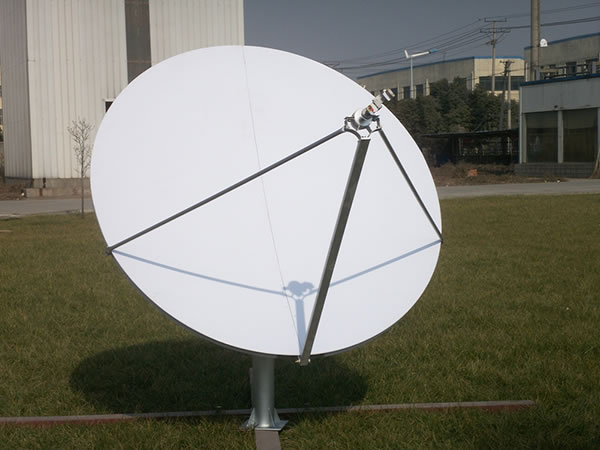

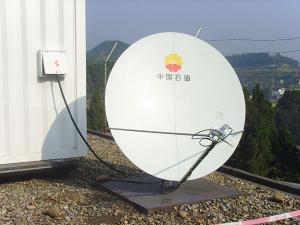

Antenne VSAT Offset 1,8m
Antenne VSAT Offset 1,8m Antenne VSAT Offset 1,8m Antenne VSAT Offset 1,8m
Commentaires

Caractéristiques de l’antenne VSAT Offset 1,8m

Caractéristiques
●Ÿ Gain élevé et excellente performance du lobe latéral
●Ÿ Système d'alimentation et piédestal de poteau assemblés en usine pour réduire le temps d'installation.
●Ÿ Excellente performance anticorrosion
●Ÿ Excellente stabilité

Options
●Ÿ Montage non pénétrant
●Ÿ Support de l'amplificateur
●Ÿ Système antigivrage
●Ÿ Traitement anti-sel pour la structure en acier
●Ÿ Personnalisation possible

Parties principales
●Cornet d'alimentation
●OMT & filtre
●Structure arrière
●Montage sur poteau
●Kit de fondation
●Panneau

Approbations ou Conformités
●CHINA DBSAT
Ÿ●ASIASAT
●ŸAPT
Ÿ●CHINA SATCOM
Ÿ●SINOSAT
Ÿ●INTELSAT
Ÿ●EUTELSAT

Spécifications de l’antenne parabole 1,8m
◆ Spécifications R.F Bande C Bande Ku
Réception Transmission Réception Transmission
1. Fréquence (GHz) 3.625-4.2 5.85-6.425 12.25-12.75 14-14.5

3.4-4.2 ★ 5.85-6.725 ★ 10.95-12.75 ★ 13.75-14.5 ★
2. Gain typique (dBi) 35.55 à 3.8GHz 39.2 à 6.0GHz 45.57 à 12.5GHz 46.36 à14.25GHz
3. VSWR 1.25:1 1.25:1 1.25:1 1.25:1
4. Largeur de faisceau (-3dB) 2.742° 1.802° 0.865° 0.790°
5. Température du bruit d'antenne (K) 2 ports d'alimentation
2 ports d'alimentation
Elévation 10° 38K
43K
6. G/T typique à 20°EL 17.70dB/K (3.8GHz, 30K LNA) 25.24dB/K (12.5GHz, 70K LNA)
7. Capacité de gestion de l'énergie
5KW/Port
1KW/Port
8. Interface d'alimentation CPR-229 CPR-137 WR-75 WR-75
9. Perte d'insertion d'alimentation 0.2dB 0.15dB 0.25dB 0.2dB
10. Isolation Tx à Rx ≥85dB ≥85dB
11. Ratio axial (dB) 1.5dB 1.0dB

12. Isolation de polarisation croisée



Sur axe ≥35dB ≥35dB
13. Lobe latéral CCIR.580-6 CCIR.580-6
◆ Spécification mécanique ◆ Spécification environnementale
1. Type d'antenne Offset 1. Chargement du vent, opérationnel (Maintenir la précision) 45mph(72km/h)
2. Type de lecteur Manuel 2. Chargement du vent, opérationnel (Diminuer la précision) 60mph(97km/h)
3. Déplacement AZ 0 à 360° 3. Chargement du vent, survie (Fixé vers le ciel) 125mph(200km/h)
4. Déplacement EL 10° à 90° 4. Température ambiante -40°C à 60°C
5. Déplacement POL ±90° 5. Pluie 100mm/h
6. Matériau du réflecteur Aluminium formé avec précision 6. Humidité relative 0 à 100%
7. Segments du réflecteur 2 7. Rayonnement solaire 360 BTU/h/ft 2 (1000Kcal/h/m 2 )
8. Type de montage Montage sur poteau 8. Glace 25mm sur toute la surface ou 13mm sur toute la surface avec 130km / h de rafales de vent
9. Précision de surface 0.5mm(R.M.S) 9. Choc et vibrations Expédition par voie aérienne, maritime ou routière
Notre société se réserve le droit d'interprétation finale. Toutes conceptions et spécifications peuvent être modifiées sans notification.
