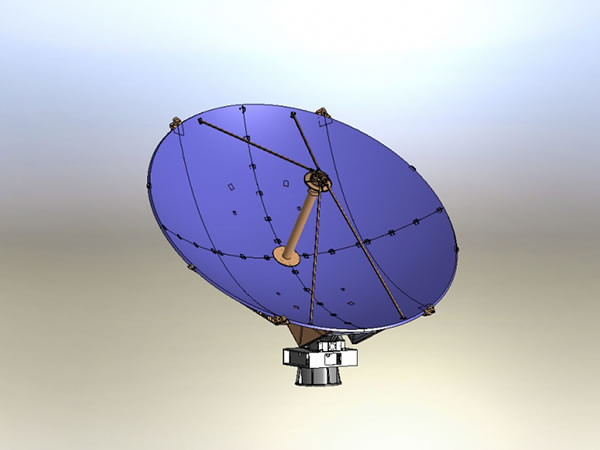

Antenne satellite pliable en fibre de carbone 4,5m (montée sur véhicule)
Antenne satellite parabolique, Antenne satellite automatique, Antenne motorisée pliable
Caractéristiques de l’antenne satellite automatique
●Conception à double anneau
●Réflecteur principal en aluminium de haute précision
●Gain élevé et excellente performance du lobe latéral
●Excellente performance anticorrosion
●Excellente stabilité
| ◆ Spécifications R.F | Bande C | Bande Ku | ||
| Réception | Transmission | Réception | Transmission | |
| 1. Fréquence (GHz) | 3.625-4.2 | 5.85-6.425 | 12.25-12.75 | 14-14.5 |
| 3.4-4.2 ★ | 5.85-6.725 ★ | 10.95-12.75 ★ | 13.75-14.5 ★ | |
| 2. Gain typique (dBi) | 43.51 à 3.8GHz | 47.16 à 6.0GHz | 53.53 à 12.5GHz | 54.32 à 14.25GHz |
| 3. VSWR | 1.25:1 | 1.25:1 | 1.25:1 | 1.25:1 |
| 4. Largeur de faisceau (-3dB) | 1.097° | 0.721° | 0.346° | 0.316° |
| 5. Température du bruit d'antenne (K) | 2 ports d'alimentation | 2 ports d'alimentation | ||
| Elévation 10° | 36K | 45K | ||
| Elévation 20° | 29K | 40K | ||
| Elévation 40° | 24K | 36K | ||
| 6. G/T typique à 20°EL | 25.80dB/K (3.8GHz, 30K LNA) | 33.12dB/K (12.5GHz, 70K LNA) | ||
| 7. Capacité de gestion de l'énergie | 5KW/Port | 1KW/Port | ||
| 8. Interface d'alimentation | CPR-229 | CPR-137 | WR-75 | WR-75 |
| 9. Perte d'insertion d'alimentation | 0.25dB | 0.2dB | 0.3dB | 0.25dB |
| 10. Isolation Tx à Rx | ≥85dB | ≥85dB | ||
| 11. Ratio axial (dB) | 1.5dB | 1.0dB | ||
| 12. Isolation de polarisation croisée | ||||
| Sur axe | ≥35dB | ≥35dB | ||
| 13. Lobe latéral | CCIR.580-6 | CCIR.580-6 | ||
| Notre société se réserve le droit d'interprétation finale. Toutes conceptions et spécifications peuvent être modifiées sans notification. | ||||
