Antenne satellite RxTx 6,2m

Antenne parabole compacte, Antenne de haute technologie, Antenne satellite anticorrosion

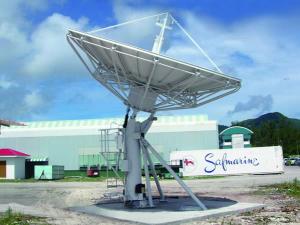

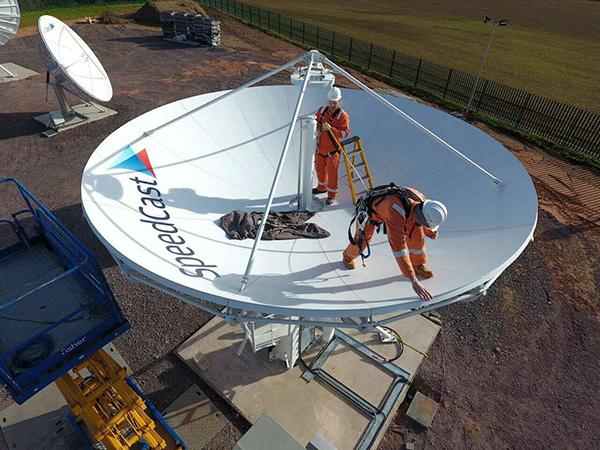

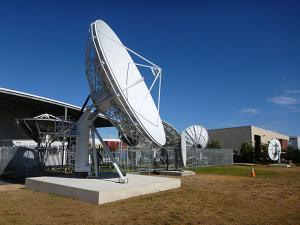

Antenne satellite RxTx 6,2m
Antenne satellite RxTx 6,2m Antenne satellite RxTx 6,2m Antenne satellite RxTx 6,2m
Commentaires

Caractéristiques de l’antenne satellite RxTx
●Conception à double anneau
●Réflecteur principal et secondaire en aluminium de haute précision
●Gain élevé et excellente performance du lobe latéral
●Système d'alimentation et piédestal de poteau king assemblés en usine pour réduire le temps d'installation.
●Aucun alignement de terrain requis
●Excellente performance anticorrosion
●Excellente stabilité

Approbations ou Conformités
●ASIASAT
●APT
●CHINA SATCOM
●SINOSAT
●INTELSAT
●EUTELSAT

Parties principales
●Cornet d'alimentation
●OMT & filtre
●Panneaux
●Poudre radial
●Moyeu
●Piédestal de poteau 2 axes motorisés
●Kit de fondation

Options
●Polarisation circulaire / double polarisation linéaire / double polarisation circulaire
●Support de l'amplificateur
●Polarisation motorisé
●Contrôleur et récepteur à balise
●Démodulateur
●Commutateur de guide d’ondes
●Paratonnerre
●Système antigivrage
●Site d'installation, de mise en service et support d'accès au réseau
●Traitement anti-sel pour la structure en acier
●Personnalisation possible

 Spécifications de l’antenne satellite RxTx 6,2m
◆ Spécifications R.F Bande C Bande Ku
Réception Transmission Réception Transmission
1. Fréquence (GHz) 3.625-4.2 5.85-6.425 12.25-12.75 14-14.5

3.4-4.2 ★ 5.85-6.725 ★ 10.95-12.75 ★ 13.75-14.5 ★
2. Gain typique (dBi) 46.30 à 3.8GHz 49.94 à 6.0GHz 56.32 à 12.5GHz 57.11 à 14.25GHz
3. VSWR 1.25:1 1.25:1 1.25:1 1.25:1
4. Largeur de faisceau (-3dB) 0.796° 0.523° 0.251° 0.229°
5. Température du bruit d'antenne (K) 2 / 4 ports d'alimentation
2 / 4 ports d'alimentation
Elévation 10° 34K/39K
44K/52K
Elévation 20° 27K/32K
39K/47K
Elévation 40° 24K/29K
35K/43K
6. G/T typique à 20°EL 28.74/28.37dB/K (3.8GHz, 30K LNA) 35.94/35.63dB/K (12.5GHz, 70K LNA)
7. Capacité de gestion de l'énergie
5KW/Port
1KW/Port
8. Interface d'alimentation CPR-229 CPR-137 WR-75 WR-75
9. Perte d'insertion d'alimentation 0.25/0.3dB 0.2/0.25dB 0.3/0.4dB 0.25/0.35dB
10. Isolation Tx à Rx ≥85dB ≥85dB
11. Ratio axial (dB) 1.5/0.5dB 1.0/0.5dB

12. Isolation de polarisation croisée



Sur axe ≥35dB ≥35dB
13. Lobe latéral CCIR.580-6 CCIR.580-6
◆ Spécification mécanique ◆ Spécification environnementale
1. Type d'antenne Bague de mise au point 1. Chargement du vent, opérationnel (Maintenir la précision) 60mph(97km/h)
2. Type de lecteur Motorisé 2. Chargement du vent, opérationnel (Diminuer la précision) 65mph(105km/h)
3. Déplacement AZ ±90° (2 segments) 3. Chargement du vent, survie (Fixé vers le ciel) 125mph(200km/h)
4. Déplacement EL 5° à 90° 4. Température ambiante -40°C à 60°C
5. Déplacement POL ±90° 5. Pluie 100mm/h
6. Matériau du réflecteur Aluminium formé avec précision 6. Humidité relative 0 à 100%
7. Segments du réflecteur 16 7. Rayonnement solaire 360 BTU/h/ft2 (1000Kcal/h/m2 )
8. Type de montage Piédestal de poteau King 8. Glace 25mm sur toute la surface ou 13mm sur toute la surface avec 130km / h de rafales de vent
9. Précision de surface 0.5mm(R.M.S) 9. Choc et vibrations Expédition correcte par voie aérienne, maritime ou routière
Notre société se réserve le droit d'interprétation finale. Toutes conceptions et spécifications peuvent être modifiées sans notification.
