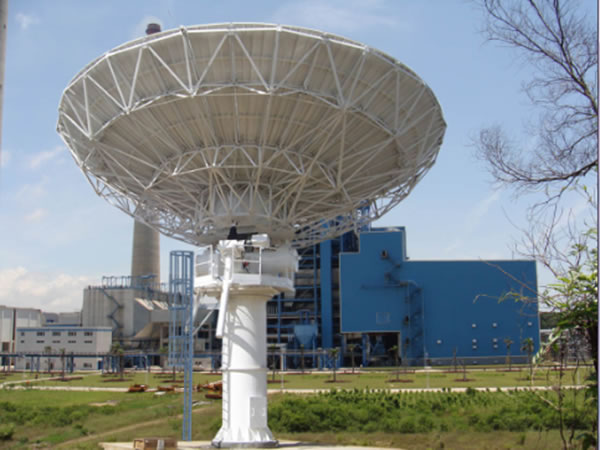

Antenne satellite RxTx à mouvement complet 6,2m
Commentaires

Caractéristiques de l’antenne satellite RxTx
●Conception à double anneau
●Réflecteur principal et secondaire en aluminium de haute précision
●Gain élevé et excellente performance du lobe latéral
●Système d'alimentation et piédestal de poteau king assemblés en usine pour réduire le temps d'installation.
●Aucun alignement de terrain requis
●Excellente performance anticorrosion
●Excellente stabilité

Approbations ou Conformités
●ASIASAT
●APT
●CHINA SATCOM
●SINOSAT
●INTELSAT
●EUTELSAT

Parties principales
●Cornet d'alimentation
●OMT & filtre
●Panneaux
●Poudre radial
●Moyeu
●Piédestal de poteau 2 axes motorisés
●Kit de fondation

Options
●Polarisation circulaire / double polarisation linéaire / double polarisation circulaire
●Support de l'amplificateur
●Polarisation motorisé
●Contrôleur et récepteur à balise
●Démodulateur
●Commutateur de guide d’ondes
●Paratonnerre
●Système antigivrage
●Site d'installation, de mise en service et support d'accès au réseau
●Traitement anti-sel pour la structure en acier
●Personnalisation possible

 Spécifications de l’antenne satellite RxTx 6,2m
◆ Spécifications R.F Bande C Bande Ku
Réception Transmission Réception Transmission
1. Fréquence (GHz) 3.625-4.2 5.85-6.425 12.25-12.75 14-14.5

3.4-4.2 ★ 5.85-6.725 ★ 10.95-12.75 ★ 13.75-14.5 ★
2. Gain typique (dBi) 46.30 à 3.8GHz 49.94 à 6.0GHz 56.32 à 12.5GHz 57.11 à 14.25GHz
3. VSWR 1.25:1 1.25:1 1.25:1 1.25:1
4. Largeur de faisceau (-3dB) 0.796 ° 0.523 ° 0.251 ° 0.229 °
5. Température du bruit d'antenne (K) 2 / 4 ports d'alimentation
2 / 4 ports d'alimentation
Elévation 10° 34K/39K
44K/52K
Elévation 20° 27K/32K
39K/47K
Elévation 40° 24K/29K
35K/43K
6. G/T typique à 20°EL 28.74/28.37dB/K (3.8GHz, 30K LNA) 35.94/35.63dB/K (12.5GHz, 70K LNA)
7. Capacité de gestion de l'énergie
5KW/Port
1KW/Port
8. Interface d'alimentation CPR-229 CPR-137 WR-75 WR-75
9. Perte d'insertion d'alimentation 0.25/0.3dB 0.2/0.25dB 0.3/0.4dB 0.25/0.35dB
10. Isolation Tx à Rx ≥ 85dB ≥ 85dB
11. Ratio axial (dB) 1.5/0.5dB 1.0/0.5dB

12. Isolation de polarisation croisée



Sur axe ≥ 35dB ≥ 35dB
13. Lobe latéral CCIR.580-6 CCIR.580-6
◆ Spécification mécanique ◆ Spécification environnementale
1. Type d'antenne Bague de mise au point 1. Chargement du vent, opérationnel Normal 20m/s, Rafales 25m/s
2. Type de lecteur Motorisé 2. Chargement du vent, opérationnel (Diminuer la précision) 30m/s
3. Déplacement AZ ± 175°, Changement à vitesse continu 3. Chargement du vent, survie 50m/s
4. Déplacement EL 5°~ 90°, Changement à vitesse continu 4. Température ambiante -45°C à 50°C
5. Déplacement POL ± 90°, Fonctionne à l'arrière du réflecteur d'antenne 5. Pluie 100mm/h
6. Matériau du réflecteur Aluminium formé avec précision 6. Humidité relative 0 à 100%
7. Segments du réflecteur 16 7. Rayonnement solaire 360 BTU/h/ft2 (1000Kcal/h/m2)
8. Type de montage AZ rotary 8. Glace 25mm sur toute la surface ou 13mm sur toute la surface avec 130km / h de rafales de vent
9. Précision de surface Réflecteur principal: ≤ 0,5 mm (R.M.S)
Réflecteur secondaire: ≤ 0,2 mm (R.M.S) 		9. Choc et vibrations Expédition correcte par voie aérienne, maritime ou routière
10. Signal de suivi Balise: 12.25~12.75 GHz

11. Résolution d'affichage AZ/EL: 0.01°
POL: 0.1° 		◆ AUTRES
12. Précision du suivi Mieux que 0.027° R.M.S 1. Exigences d'alimentation • Unité d'entraînement: AC220V ± 10 ％, monophasé, 50Hz ± 5 ％ • Unité de contrôle: AC220V ± 10 ％, monophasé, 50Hz ± 5 ％ • Unité réceptrice de suivi: AC220V ± 10 ％, monophasé, 50Hz ± 5 ％ • Dispositif de séchage: AC220V ± 10 ％, monophasé, 50Hz ± 5 ％
13. Vitesse de rotation Vitesse maximale à l'azimut:≥0.5°/s
Vitesse maximale à l'élévation:≥0.1°/s
14. Mode de fonctionnement Entrainement manuel, suivi des étapes, suivi de la prédiction de la piste, présélection de position, suivi du programme, veille 2. Interface de contrôle à distance Unité de contrôle, interface de contrôle à distance du récepteur de suivi standard RS232 / 422 ou 485
Notre société se réserve le droit d'interprétation finale. Toutes conceptions et spécifications peuvent être modifiées sans notification.
