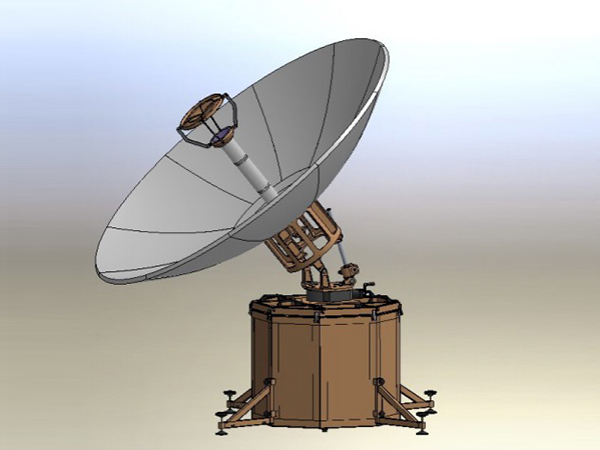

Antenne satellite en fibre de carbone 2,4m

Antenne numérique professionnelle, Antenne satellite automatique, Parabole en acier

Antenne satellite en fibre de carbone 2,4m
Commentaires

Caractéristiques de antenne satellite en fibre de carbone 2,4m
●Ÿ 11 panneaux en fibres de carbone
●Ÿ Gain élevé et excellente performance du lobe latéral
●Ÿ Configuration en 15 minutes
●Ÿ Ajustement facile et rapide de l'élévation
●Ÿ Deux caissons

Approbations ou Conformités
● ASIASAT
● APT
● CHINA SATCOM
● SINOSAT
● INTELSAT
● EUTELSAT

Parties principales
●Ÿ Cornet d'alimentation
●Ÿ OMT & Filtre
●Ÿ Panneaux
●Ÿ Poudre arrière
●Ÿ Trépied

Options
● Support d'amplificateur
● Personnalisation possible

Spécifications de l’antenne satellite en fibre de carbone 2,4m
◆ Spécifications R.F Bande C
Réception Transmission
1. Fréquence (GHz) 3.625-4.2 3.4-4.2 ★ 38.05 à 3.8GHz 1.25:1 2.056° 2 ports d'alimentation 38K 31K 27K 5.85-6.425

5.85-6.725 ★
2. Gain typique (dBi) 41.7 à 6.0GHz
3. VSWR 1.25:1
4. Largeur de faisceau (-3dB) 1.352°
5. Température du bruit d'antenne (K)

Elévation 10°

Elévation 20°

Elévation 40°

6. G/T typique à 20°EL 20.20dB/K (3.8GHz, 30K LNA)
7. Capacité de gestion de l'énergie

5KW/Port
8. Interface d'alimentation
CPR-229 CPR-137
9. Perte d'insertion d'alimentation
0.25dB 0.2dB
10. Isolation Tx à Rx ≥85dB
11. Ratio axial (dB)
1.5dB 1.0dB
12. Isolation de polarisation croisée sur axe ≥35dB
13. Lobe latéral CCIR.580-6
◆ Spécification mécanique ◆ Spécification environnementale
1. Type d'antenne Double réflecteur 1. Chargement du vent, opérationnel (sans ancrage) 25 mph
2. Type de lecteur Manuel 2. Chargement du vent, opérationnel (avec ancrage) Rafales de 30 mph à 45 mph
3. Déplacement AZ 0 à 360° 3. Chargement du vent, survie (ancré) Position de 80 mph en zénith (altitude 90 °)
4. Déplacement EL 5° à 90° 4. Température ambiante -40°C à 60°C
5. Déplacement POL ±90° 5. Pluie 100mm/h
6. Matériau du réflecteur Fibre de carbone 6. Rayonnement solaire 0 à 100%
7. Segments du réflecteur 11 7. Rayonnement solaire 360 BTU/h/ft2 (1000Kcal/h/m2 )
8. Type de montage Support de boitier 8. Glace 25mm sur toute la surface ou 13mm sur toute la surface avec 130km / h de rafales de vent
9. Mesures & Poids Dimensions (mm) Poids net (kg) 100 50 Poids brut (kg) 100 80
Boitier de montage Boitier du panneau 940*940*900 1160*660*800

Notre société se réserve le droit d'interprétation finale. Toutes conceptions et spécifications peuvent être modifiées sans notification.
