Réflecteur d'antenne VSAT 0,88m, 1m

Récepteurs-satellites, Réflecteur d'antenne blanc, Réflecteur d'antenne solide

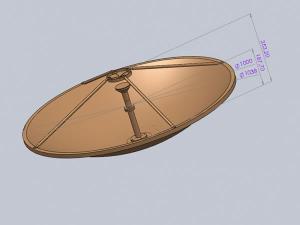

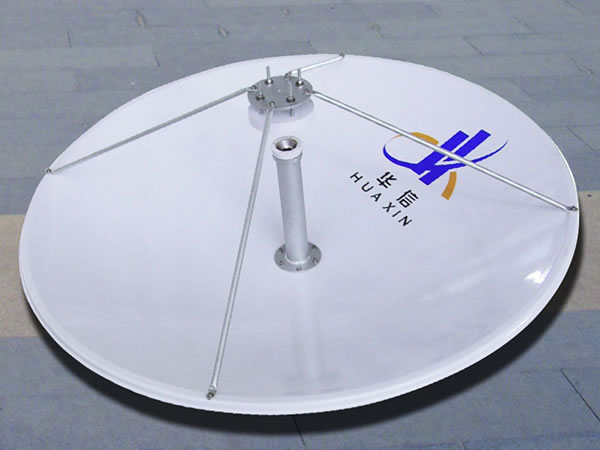

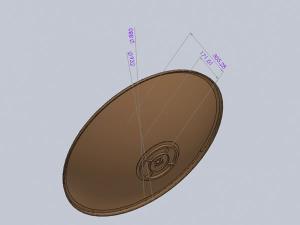

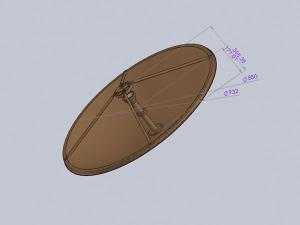

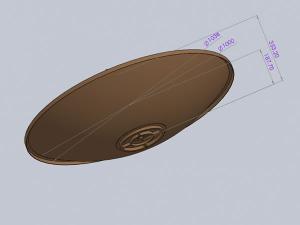

Réflecteur d'antenne VSAT 0,88m, 1m
Réflecteur d'antenne VSAT 0,88m, 1m Réflecteur d'antenne VSAT 0,88m, 1m Réflecteur d'antenne VSAT 0,88m, 1m Réflecteur d'antenne VSAT 0,88m, 1m Réflecteur d'antenne VSAT 0,88m, 1m
Commentaires

Caractéristiques du réflecteur d'antenne VSAT
●Réflecteur principal et secondaire en aluminium de haute précision
●Système d'alimentation assemblé en usine pour réduire le temps d'installation.
●Excellente stabilité
●Conception à double anneau
●Gain élevé et excellente performance du lobe latéral

Parties principales
●Cornet d'alimentation
●OMT & Filtre
●Panneaux
●Interface de connexion

Options
●Polarisation motorisée
●Personnalisable

Approbations ou Conformités
●CHINA SATCOM
●ASIASAT
●SINOSAT
●APT

Spécifications du réflecteur parabolique
◆ Spécifications R.F Réflecteur d'antenne VSAT 0,88m Réflecteur d'antenne VSAT 1m
Réception Ku Transmission Ku Réception Ku Transmission Ku
1. Fréquence (GHz) 12.25-12.75 14-14.5 12.25-12.75 14-14.5

10.95-12.75 ★ 13.75-14.5 ★ 10.95-12.75 ★ 13.75-14.5 ★
2. Gain typique (dBi) 39.36 à 12.5GHz 40.15 à 14.25GHz 40.47 à 12.5GHz 41.26 à 14.25GHz
3. VSWR 1.25:1
4. Largeur de faisceau (-3dB) 1.769° 1.615° 1.557° 1.422°
5. Température du bruit d'antenne (K) 2 ports d'alimentation
2 ports d'alimentation
Elévation 10° 46K
45K
Elévation 20° 40K
39K
Elévation 40° 36K
35K
6. G/T typique à 20°EL 18.94dB/K (12.5GHz, 70K LNA) 20.9dB/K (12.5GHz, 70K LNA)
7. Capacité de gestion de l'énergie
1KW/Port
1KW/Port
8. Interface d'alimentation WR-75
9. Perte d'insertion d'alimentation 0.25dB 0.2dB 0.25dB 0.2dB
10. Isolation Tx à Rx ≥85dB
11. Isolation de polarisation croisée
Sur axe ≥35dB
13. Lobe latéral CCIR.580-6
◆ Spécification mécanique ◆ Spécification environnementale
1. Type d'antenne Double réflecteur 1. Chargement du vent, opérationnel (Maintenir la précision) /
2. Type de lecteur Manuel / Motorisé 2. Chargement du vent, opérationnel (Diminuer la précision) /
3. Déplacement AZ / 3. Chargement du vent, survie (Fixé vers le ciel) /
4. Déplacement EL / 4. Température ambiante -40°C à 60°C
5. Déplacement POL ±90° 5. Pluie 100mm/h
6. Matériau du réflecteur Aluminium formé avec précision 6. Humidité relative 0 à 100%
7. Segments du réflecteur 1 7. Rayonnement solaire 360 BTU/h/ft 2 (1000Kcal/h/m 2)
8. Type de montage Interface de connexion 8. Glace 25mm sur toute la surface ou 13mm sur toute la surface avec 130km / h de rafales de vent
9. Précision de surface 0.5mm(R.M.S)





Notre société se réserve le droit d'interprétation finale. Toutes conceptions et spécifications peuvent être modifiées sans notification.
