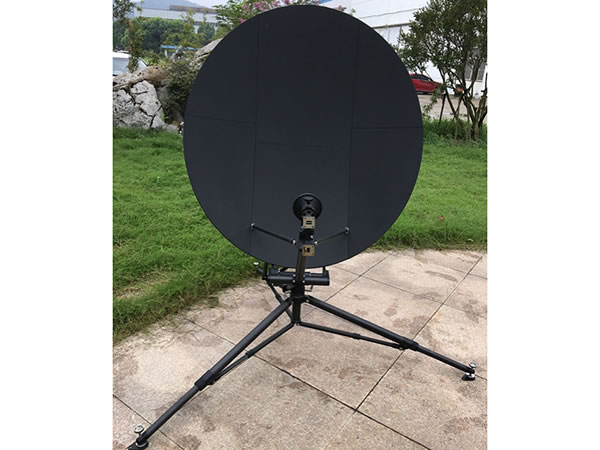

Antenne satellite entièrement en fibre de carbone 1,2m
Antenne parabolique montée sur véhicule, Antenne satellitaire fiable, Antenne satellitaire à bas prix
Caractéristiques de la parabole multisatellite 1,2 m
6 panneaux en fibres de carbone
Gain élevé et excellente performance du lobe latéral
Configuration de 5 minutes, facile à installer
Ajustement d'élévation facile et rapide
Parties principales
Cornet d'alimentation
OMT & filtre
Panneaux
Structure arrière
Trépied
Options
Boîtier à air
Porte-amplificateur
Personnalisable
Approbations ou Conformités
ASIASAT
APT
CHINA SATCOM
SINOSAT
INTELSAT
EUTELSAT
| ◆ Spécifications R.F | Band C | Bande Ku | ||
| Réception | Transmission | Réception | Transmission | |
| 1. Fréquence (GHz) | 3.625-4.2 | 5.85-6.425 | 12.25-12.75 | 14-14.5 |
| 3.4-4.2 ★ | 5.85-6.725 ★ | 10.95-12.75 ★ | 13.75-14.5 ★ | |
| 2. Gain typique (dBi) | 32.03 à 3.8GHz | 35.67 à 6.0GHz | 42.05 à 12.5GHz | 42.84 à 14.25GHz |
| 3. VSWR | 1.25:1 | 1.25:1 | 1.25:1 | 1.25:1 |
| 4. Largeur de faisceau (-3dB) | 4.113° | 2.703° | 1.297° | 1.185° |
| 5. Température du bruit d'antenne (K) | 2 ports d'alimentation | 2 ports d'alimentation | ||
| Elévation 10° | 38K | 44K | ||
| Elévation 20° | 31K | 39K | ||
| Elévation 40° | 25K | 35K | ||
| 6. G/T typique à 20°EL | 14.18dB/K (3.8GHz,30K LNA) | 21.68dB/K (12.5GHz, 70K LNA) | ||
| 7. Capacité de gestion de l'énergie | 5KW/Port | 1KW/Port | ||
| 8. Interface d'alimentation | CPR-229 | CPR-137 | WR-75 | WR-75 |
| 9. Perte d'insertion d'alimentation | 0.2dB | 0.15dB | 0.25dB | 0.2dB |
| 10. Isolation Tx à Rx | ≥85dB | ≥85dB | ||
| 11. Isolation de polarisation croisée | ||||
| Sur axe | ≥35dB | ≥35dB | ||
| 12. Lobe latéral | CCIR.580-6 | CCIR.580-6 | ||
| ◆ Spécification mécanique | ◆ Spécification environnementale | |||
| 1. Type d'antenne | Offset | 1. Chargement du vent | ≤ 34mph (54km/h) | |
| 2. Type de lecteur | Manuel | |||
| 3. Déplacement AZ | 0 à 360° | 2. Température ambiante | -40°C à 60°C | |
| 4. Déplacement EL | 10° à 90° | 3. Pluie | 100mm/h | |
| 5. Déplacement POL | ±90° | 4. Humidité relative | 0 à 100% | |
| 6. Matériau du réflecteur | Fibre de carbone | 5. Rayonnement solaire | 360 BTU/h/ft 2 (1000Kcal/h/m 2 ) | |
| 7. Segments du réflecteur | 6 | 6. Glace | 25mm sur toute la surface ou 13mm sur toute la surface avec 130km / h de rafales de vent | |
| 8. Type de montage | Trépied | |||
| 9. Précision de surface | 0.3mm(R.M.S) | |||
| Notre société se réserve le droit d'interprétation finale. Toutes conceptions et spécifications peuvent être modifiées sans notification. |
