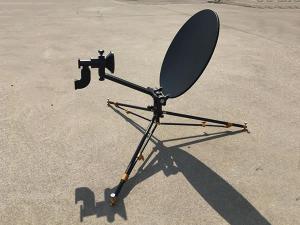

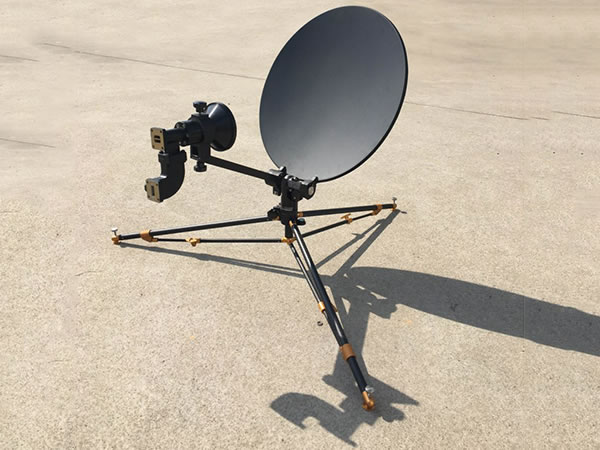

Antenne satellite en fibre de carbone 0,4m

Antenne numérique en fibre de carbone, Antenne satellite montée sur véhicule, Antenne parabolique professionnelle

Antenne satellite en fibre de carbone 0,4m
Antenne satellite en fibre de carbone 0,4m Antenne satellite en fibre de carbone 0,4m Antenne satellite en fibre de carbone 0,4m
Commentaires

Caractéristiques de antenne satellite en fibre de carbone 0,4m
● Un panneau en fibre de carbone
● Caisson dorsal en nylon pour trépied
● Gain élevé et excellente performance du lobe latéral
● Configuration en 5 minutes
● Ajustement facile et rapide de l'élévation

Spécifications de la parabole en fibre de carbone 0,4m
◆ Spécifications R.F Bande Ku
Réception Transmission
1. Fréquence (GHz) 12.25-12.75 14-14.5
2. Gain (dBi) ≥ 31.3+20log(F/12.5)dBi ≥ 32.5+20log(F/14.25)dBi
3. Forme d'antenne Parabolique
4. Lobe latéral CCIR.580-6
5. Niveau du premier lobe latéral -14dB
6. Polarisation Polarisation linéaire
7. Isolation Tx à Rx ≥ 85dB (y compris le filtre)
8. Isolation de polarisation croisée

Sur axe ≥ 30dB
9. VSWR ≤ 1.3:1 ≤ 1.3:1
10. Interface d'alimentation WR75 WR75
◆ Spécification mécanique ◆ Spécification environnementale
1. Type d'antenne Offset 1. Chargement du vent, opérationnel (avec ballast) ≤ 14m/s
2. Type de lecteur Manuel 2. Température opérationnelle -40°C à 60°C
3. Déplacement AZ ±90° 2. Température de stockage -55°C à 70°C
4. Déplacement EL 10° à 90° 3. Pluie 12mm/h
5. Déplacement POL ±90° 4. Humidité relative 0 à 100%
6. Matériau du réflecteur Fibre de carbone 5. Rayonnement solaire 360 BTU/h/ft 2 (1000Kcal/h/m 2 )
7. Segment du réflecteur 1 6. Glace 12mm

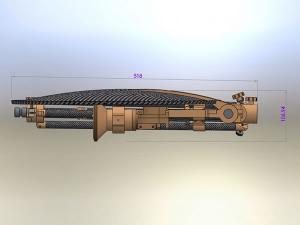

8. Type de montage Trépied 12. Taille en mode rangement ≤ 540mm × 400mm × 110mm (Sans LNB, amplificateur de puissance, alimentation électrique et autres équipements suivis)
9. Précision de surface 0.3mm (R.M.S)
10. Poids net de l'antenne ≤ 3.5kg
11. Roulement du support d'alimentation ≤ 1.0kg
Notre société se réserve le droit d'interprétation finale. Toutes conceptions et spécifications peuvent être modifiées sans notification.
