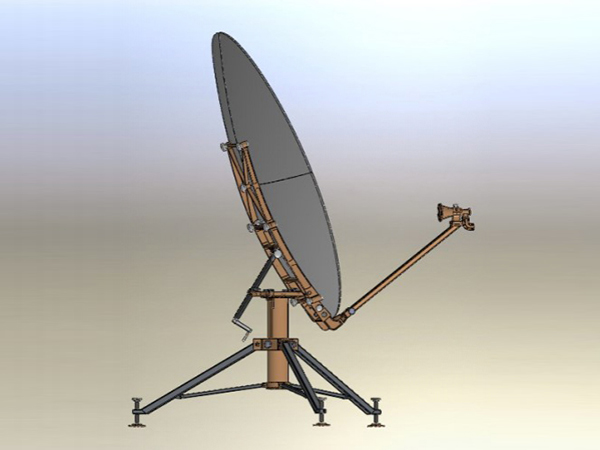

Antenne satellite en fibre de carbone 1,8m

Antenne parabolique en acier, Antenne satellitaire haute technologie, Antenne satellitaire à bas prix

Antenne satellite en fibre de carbone 1,8m
Commentaires

Caractéristiques de antenne satellite en fibre de carbone 1,8m
● Gain élevé et excellente performance du lobe latéral
● Configuration en 10 minutes
● Ajustement facile et rapide de l'élévation
● ŸDeux caissons

Approbations ou Conformités
● ASIAST
● APT
● CHINA SATCOM
● SINOSAT
● INTELSAT
● EUTELSAT

Parties principales
● Cornet d'alimentation
● OMT et Filtre
● Panneaux
● Plaque arrière
● Monture trépied

Options
● Amplificateur
● Support
● Personnalisable

Spécifications de l’antenne satellite en fibre de carbone 1,8m
◆ Spécifications R.F Bande C Bande Ku

Réception Transmission Réception Transmission
1. Fréquence (GHz) 3.625-4.2 5.85-6.425 12.25-12.75 14-14.5

3.4-4.2 ★ 5.85-6.725 ★ 10.95-12.75 ★ 13.75-14.5 ★
2. Gain typique (dBi) 34.55 à 3.8GHz 38.2 à 6.0GHz 44.57 à 12.5GHz 45.36 à 14.25GHz
3. VSWR 1.25:1 1.25:1 1.25:1 1.25:1
4. Température du bruit d'antenne (K) 2 ports d'alimentation
2 ports d'alimentation
Elévation 10° 38K
43K
5. G/T typique à 20°EL 17.3dB/K (4.0GHz, 30K LNA) 24dB/K (11.725GHz, 70K LNA)

6. Capacité de gestion de l'énergie
5KW/Port
1KW/Port
7. Interface d'alimentation CPR-229 CPR-137 WR-75 WR-75
8. Perte d'insertion d'alimentation 0.2dB 0.15dB 0.25dB 0.2dB
9. Isolation Tx à Rx ≥85dB ≥85dB

10. Ratio axial (dB) 1.5dB 1.0dB

11. Isolation de polarisation croisée



Sur axe ≥35dB ≥35dB

12. Lobe latéral CCIR.580-6 CCIR.580-6

◆ Spécification mécanique ◆ Spécification environnementale


1. Type d'antenne Offset 1. Chargement du vent ≤ 34mph (54km/h)
2. Type de lecteur Manuel


3. Déplacement AZ 0 à 360° 2. Température ambiante -40°C à 60°C
4. Déplacement EL 5° à 90° 3. Pluie 100mm/h
5. Déplacement POL ±90° 4. Humidité relative 0 à 100%
6. Matériau du réflecteur Fibre de carbone 5. Rayonnement solaire 360 BTU/h/ft 2 (1000Kcal/h/m 2 )
7. Segments du réflecteur 4 6. Glace 25mm sur toute la surface ou 13mm sur toute la surface avec 130km / h de rafales de vent
8. Type de montage Trépied Poids net (kg) 20 31 Poids brut (kg) 43 59
9. Mesures et poids

Boîtier de montage

Boîtier du panneau 		Dimensions du caisson (mm) 1115*460*600 1040*365*1180


Notre société se réserve le droit d'interprétation finale. Toutes conceptions et spécifications peuvent être modifiées sans notification.
