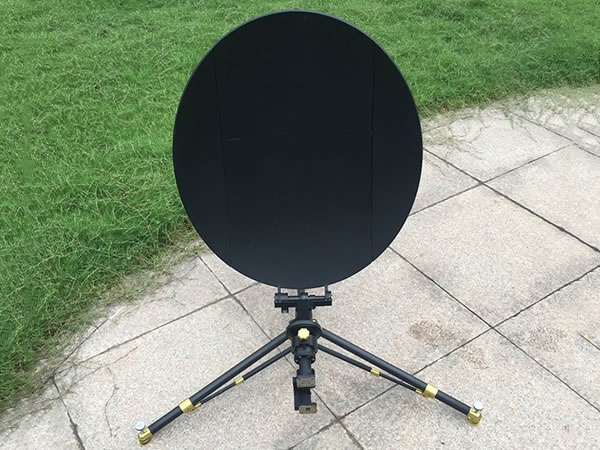

Antenne satellite en fibre de carbone 0,6m

Antenne VSAT Offset, Kit Satellite KASAT, Antenne parabolique professionnelle

Antenne satellite en fibre de carbone 0,6m
Commentaires

Caractéristiques de l’antenne aérotransportable 0,6m
● 4 panneaux en fibre de carbone
● Caisson dorsal en nylon pour trépied
● Gain élevé et excellente performance du lobe latéral
● Configuration en 5 minutes
● Ajustement facile et rapide de l'élévation

Spécifications de l’antenne satellite automatique 0,6m
◆ Spécifications R.F Bande Ku
Réception Transmission
1. Fréquence (GHz) 12.25-12.75 14-14.5
2. Gain (dBi) ≥ 35.5+20log(F/12.5)dBi ≥ 36.5+20log(F/14.25)dBi
3. Forme d'antenne Parabolique
4. Lobe latéral CCIR.580-6
5. Niveau du premier lobe latéral -14dB
6. Polarisation Polarisation linéaire
7. Isolation Tx à Rx ≥ 85dB (y compris le filtre)
8. Isolation de polarisation croisée

Sur axe ≥ 30dB
9. VSWR ≤ 1.3:1 ≤ 1.3:1
10. Interface d'alimentation WR75 WR75
◆ Spécification mécanique ◆ Spécification environnementale
1. Type d'antenne Offset 1. Chargement du vent, opérationnel (avec ballast) ≤ 14m/s
2. Type de lecteur Manuel 2. Température opérationnelle -40°C à 60°C
3. Déplacement AZ ±90° 2. Température de stockage -55°C à 70°C
4. Déplacement EL 10° à 90° 3. Pluie 12mm/h
5. Déplacement POL ±90° 4. Humidité relative 0 à 100%
6. Matériau du réflecteur Fibre de carbone 5. Rayonnement solaire 360 BTU/h/ft 2 (1000Kcal/h/m 2 )
7. Segments du réflecteur 4 6. Glace 12mm
8. Type de montage Trépied 12. Taille en mode rangement ≤ 570mm × 400mm × 230mm (Sans LNB, amplificateur de puissance, alimentation électrique et autres équipements suivis)
9. Précision de surface 0.3mm (R.M.S)
10. Poids net de l'antenne ≤ 4kg
11. Roulement du support d'alimentation ≤ 2.5kg

Notre société se réserve le droit d'interprétation finale. Toutes conceptions et spécifications peuvent être modifiées sans notification.
