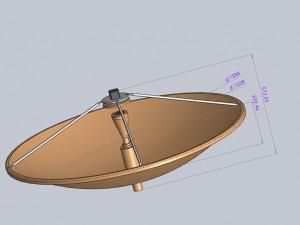

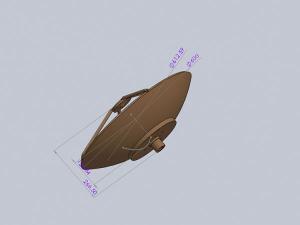

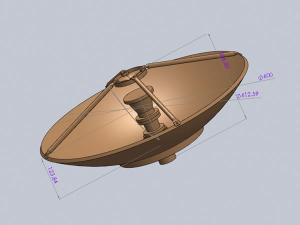

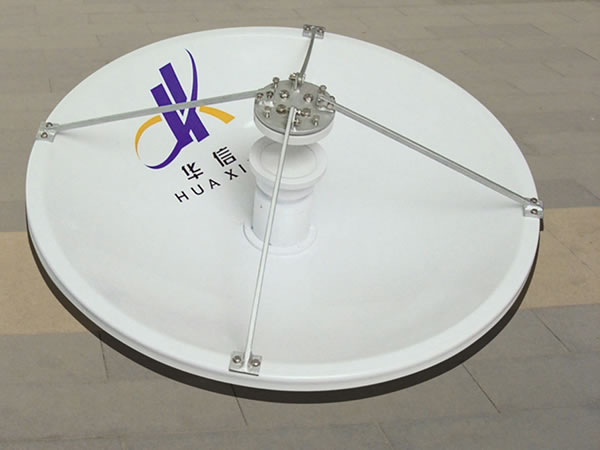

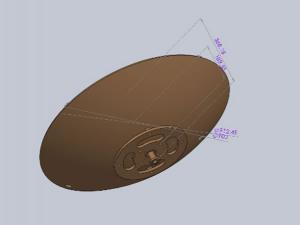

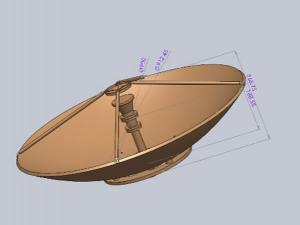

Réflecteur d'antenne VSAT 0,6m, 0,9m, 1,288m (aluminium & fibre de carbone)

Réflecteur parabolique, Réflecteur d'antenne rouge, Réflecteur d'antenne grand diamètre

Réflecteur d'antenne VSAT 0,6m, 0,9m, 1,288m (aluminium & fibre de carbone)
Réflecteur d'antenne VSAT 0,6m, 0,9m, 1,288m (aluminium & fibre de carbone) Réflecteur d'antenne VSAT 0,6m, 0,9m, 1,288m (aluminium & fibre de carbone) Réflecteur d'antenne VSAT 0,6m, 0,9m, 1,288m (aluminium & fibre de carbone) Réflecteur d'antenne VSAT 0,6m, 0,9m, 1,288m (aluminium & fibre de carbone) Réflecteur d'antenne VSAT 0,6m, 0,9m, 1,288m (aluminium & fibre de carbone) Réflecteur d'antenne VSAT 0,6m, 0,9m, 1,288m (aluminium & fibre de carbone)
Commentaires

Caractéristiques du réflecteur d'antenne VSAT
●Panneau en aluminium ou en fibre de carbone
●Système d'alimentation assemblé en usine pour réduire le temps d'installation.
●Excellente stabilité
●Conception à double anneau
●Gain élevé et excellente performance du lobe latéral

Parties principales
●Cornet d'alimentation
●OMT & Filtre
●Panneaux
●Interface de connexion

Options
●Polarisation motorisée
●Personnalisable

Approbations ou Conformité
ASIASAT
● APT
● CHINA SATCOM
● SINOSAT
● CHINA ORIENT
● INTELSAT
● EUTELSAT

Spécifications du réflecteur parabolique
◆ Spécifications R.F Réflecteur d'antenne VSAT 0,6m Réflecteur d'antenne VSAT 0,9m Réflecteur d'antenne VSAT 1,288m
Réception Ku Transmission Ku Réception Ku Transmission Ku Réception Ku Transmission Ku
1. Fréquence (GHz) 12.25-12.75 14-14.5 12.25-12.75 14-14.5 12.25-12.75 14-14.5

10.95-12.75 ★ 13.75-14.5 ★ 10.95-12.75 ★ 13.75-14.5 ★ 10.95-12.75 ★ 13.75-14.5 ★
2. Gain typique (dBi) 36.03 à 12.5GHz 36.82 à 14.25GHz 39.55 à 12.5GHz 40.34 à 14.25GHz 42.67 à 12.5GHz 43.46 à 14.25GHz
3. VSWR 1.25:1
4. Largeur de faisceau (-3dB) 2.595° 2.369° 1.730° 1.580° 1.209° 1.104°
5. Température du bruit d'antenne (K) 2 ports d'alimentation
2 ports d'alimentation
2 ports d'alimentation
Elévation 10° 49K
45K
44K
Elévation 20° 41K
39K
38K
Elévation 40° 36K
35K
34K
6. G/T typique à 20°EL 15.58dB/K (12.5GHz, 70K LNA) 19.18dB/K (12.5GHz, 70K LNA) 22.33dB/K (12.5GHz, 70K LNA)
7. Capacité de gestion de l'énergie
1KW/Port
1KW/Port
1KW/Port
8. Interface d'alimentation WR-75
9. Perte d'insertion d'alimentation 0.25dB 0.2dB 0.25dB 0.2dB 0.25dB 0.2dB
10. Isolation Tx à Rx ≥85dB
11. Isolation de polarisation croisée
Sur axe ≥35dB
13. Lobe latéral CCIR.580-6
◆ Spécification mécanique ◆ Spécification environnementale
1. Type d'antenne Double réflecteur 1. Température ambiante
-40°C à 60°C
2. Type de lecteur Manuel / Motorisé 2. Pluie
100mm/h
3. Déplacement POL ±90° 3. Humidité relative
0 à 100%
4. Matériau du réflecteur Aluminium et fibre de carbone formés avec précision 4. Rayonnement solaire 360 BTU/h/ft 2 (1000Kcal/h/m 2 )
5. Segments du réflecteur 1 5. Glace 25mm sur toute la surface ou 13mm sur toute la surface avec 130km / h de rafales de vent
6. Type de montage Interface de connexion

7. Précision de surface 0.5mm / 0.3mm (R.M.S)

Notre société se réserve le droit d'interprétation finale. Toutes conceptions et spécifications peuvent être modifiées sans notification.
