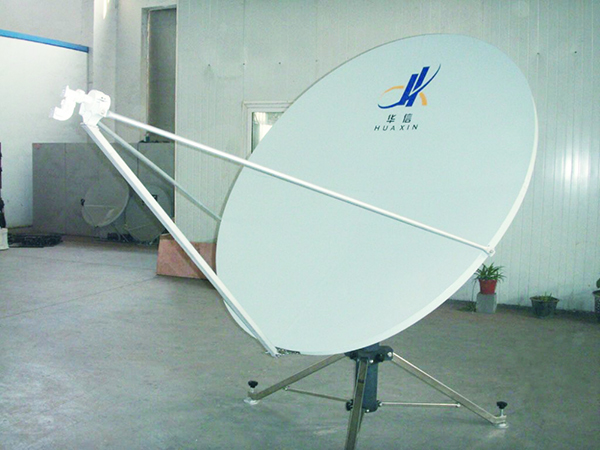

Antenne satellite en aluminium 1,8m
Antenne parabole pliable, Antenne satellite sur mesure, Antenne satellitaire de précision
Caractéristiques de antenne satellite en aluminium 1,8m
● 4 panneaux en aluminium
● Gain élevé et excellente performance du lobe latéral
● Configuration en 10 minutes
● Ajustement facile et rapide de l'élévation
● Deux caissons
Approbations ou Conformités
● ASIASAT
● APT
● CHINA SATCOM
● SINOSAT
● INTELSAT
● EUTELSAT
Parties principales
● Cornet d'alimentation
● OMT et Filtre
● Panneaux
● Plaque arrière
● Monture trépied
Options
● Amplificateur
● Support
● Personnalisable
| ◆ Spécifications R.F | Bande C | Bande Ku | ||
| Réception | Transmission | Réception | Transmission | |
| 1. Fréquence (GHz) | 3.625-4.2 | 5.85-6.425 | 12.25-12.75 | 14-14.5 |
| 3.4-4.2 ★ | 5.85-6.725 ★ | 10.95-12.75 ★ | 13.75-14.5 ★ | |
| 2. Gain typique (dBi) | 35.55 à 3.8GHz | 39.2 à 6.0GHz | 45.57 à 12.5GHz | 46.36 à14.25GHz |
| 3. VSWR | 1.25:1 | 1.25:1 | 1.25:1 | 1.25:1 |
| 4. Largeur de faisceau (-3dB) | 2.742° | 1.802° | 0.865° | 0.790° |
| 5. Température du bruit d'antenne (K) | 2 ports d'alimentation | 2 ports d'alimentation | ||
| Elévation 10° | 38K | 43K | ||
| 6. G/T typique à 20°EL | 17.70dB/K (3.8GHz, 30K LNA) | 25.24dB/K (12.5GHz, 70K LNA) | ||
| 7. Capacité de gestion de l'énergie | 5KW/Port | 1KW/Port | ||
| 8. Interface d'alimentation | CPR-229 | CPR-137 | WR-75 | WR-75 |
| 9. Perte d'insertion d'alimentation | 0.2dB | 0.15dB | 0.25dB | 0.2dB |
| 10. Isolation Tx à Rx | ≥85dB | ≥85dB | ||
| 11. Ratio axial (dB) | 1.5dB | 1.0dB | ||
| 12. Isolation de polarisation croisée | ||||
| Sur axe | ≥35dB | ≥35dB | ||
| 13. Lobe latéral | CCIR.580-6 | CCIR.580-6 | ||
| ◆ Spécification mécanique | ◆ Spécification environnementale | |||
| 1. Type d'antenne | Offset | 1. Chargement du vent | ≤ 34mph (54km/h) | |
| 2. Type de lecteur | Manuel | |||
| 3. Déplacement AZ | 0 à 360° | 2. Température ambiante | -40°C à 60°C | |
| 4. Déplacement EL | 10° à 90° | 3. Pluie | 100mm/h | |
| 5. Déplacement POL | ±90° | 4. Humidité relative | 0 à 100% | |
| 6. Matériau du réflecteur | Aluminium formé avec précision | 5. Rayonnement solaire | 360 BTU/h/ft 2 (1000Kcal/h/m 2 ) | |
| 7. Segments du réflecteur | 4 | 6. Glace | 25mm sur toute la surface ou 13mm sur toute la surface avec 130km / h de rafales de vent | |
| 8. Type de montage | Trépied | |||
| 9. Précision de surface | 0.5mm(R.M.S) | |||
| Notre société se réserve le droit d'interprétation finale. Toutes conceptions et spécifications peuvent être modifiées sans notification. | ||||
