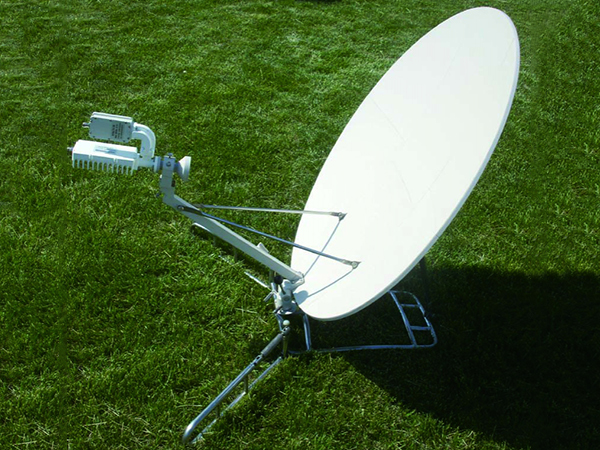

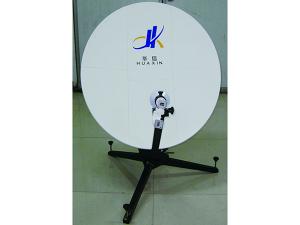

Antenne satellite en aluminium 0,9m
Antenne parabolique, Antenne satellite personnalisable, Antenne parabolique en aluminium
Caractéristiques de antenne satellite en aluminium 0,9m
● 6 panneaux en aluminium
● Caisson dorsal en nylon
● Gain élevé et excellente performance du lobe latéral
● Configuration en 5 minutes
● Ajustement facile et rapide de l'élévation
Approbations ou Conformités
● ASIASAT
● APT
● CHINA SATCOM
● SINOSAT
● CHINA ORIENT
● INTELSAT
● EUTELSAT
Parties principales
● Cornet d'alimentation
● OMT & filtre
● Panneaux
● Poudre arrière
● Caisson dorsal ou trépied
Options
● Caisson à air
● Support de l'amplificateur
● Personnalisation possible
| ◆ Spécifications R.F | Bande Ku | ||
| Réception | Transmission | ||
| 1. Fréquence (GHz) | 12.25-12.75 | 14-14.5 | |
| 10.95-12.75 ★ | 13.75-14.5 ★ | ||
| 2. Gain typique (dBi) | 39.55 à 12.5GHz | 40.34 à 14.25GHz | |
| 3. VSWR | 1.25:1 | 1.25:1 | |
| 4. Largeur de faisceau (-3dB) | 1.730° | 1.580° | |
| 5. G/T typique à 20°EL | 19.18dB/K (12.5GHz, 70K LNA) | |
|
| 6. Capacité de gestion de l'énergie | 1KW/Port | ||
| 7. Interface d'alimentation | WR-75 | WR-75 | |
| 8. Perte d'insertion d'alimentation | 0.25dB | 0.2dB | |
| 9. Isolation Tx à Rx | ≥85dB | ||
| 10. Isolation de polarisation croisée | |||
| Sur axe | ≥35dB | ||
| 11. Lobe latéral | CCIR.580-6 | ||
| ◆ Spécification mécanique | ◆ Spécification environnementale | ||
| 1. Type d'antenne | Offset | 1. Chargement du vent, opérationnel | ≤ 34mph (54km/h) |
| 2. Type de lecteur | Manuel | ||
| 3. Déplacement AZ | 0 à 360° | 2. Température ambiante | -40°C à 60°C |
| 4. Déplacement EL | 10° à 90° | 3. Pluie | 100mm/h |
| 5. Déplacement POL | ±90° | 4. Humidité relative | 0 à 100% |
| 6. Matériau du réflecteur | Aluminium formé avec précision | 5. Rayonnement solaire | 360 BTU/h/ft 2 (1000Kcal/h/m 2) |
| 7. Segments du réflecteur | 6 | 6. Glace | 25mm sur toute la surface ou 13mm sur toute la surface avec 130km / h de rafales de vent |
| 8. Type de montage | Caisson dorsal /Trépied | ||
| 9. Précision de surface | 0.5mm (R.M.S) | ||
| Notre société se réserve le droit d'interprétation finale. Toutes conceptions et spécifications peuvent être modifiées sans notification. |
