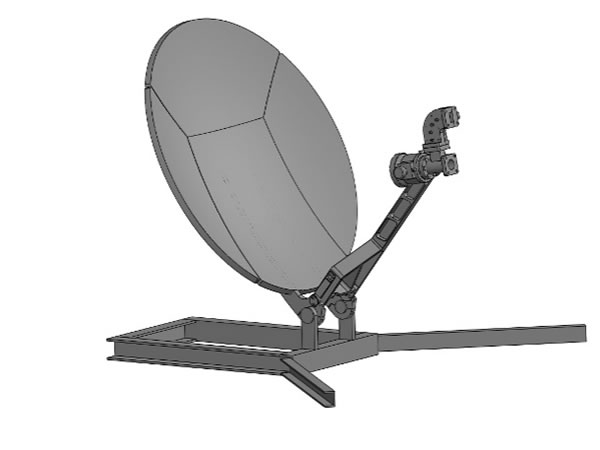

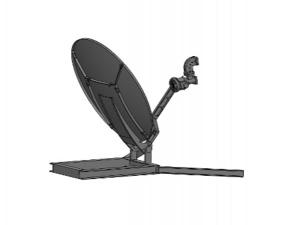

Antenne satellite en aluminium 0,5m

Antenne parabole pliable, Concepteur d’antenne satellite, Parabole personnalisable

Antenne satellite en aluminium 0,5m
Antenne satellite en aluminium 0,5m Antenne satellite en aluminium 0,5m
Commentaires

Caractéristiques de la parabole en aluminium 0,5m
● 4 aluminum panels
● Gain élevé et excellente performance du lobe latéral
● Configuration en 5 minutes
● Ajustement facile et rapide de l'élévation

Spécifications de l’antenne numérique en aluminium 0,5m
◆ Spécifications R.F Bande Ku
Réception Transmission
1. Fréquence (GHz) 12.25-12.75 14-14.5

10.95-12.75 ★ 13.75-14.5 ★
2. Gain typique (dBi) 34.45 à 12.5GHz 35.24 à 14.25GHz
3. VSWR 1.25:1 1.25:1
4. Largeur de faisceau (-3dB) 3.113° 2.842°
5. G/T typique à 20°EL 13.92dB/K (12.5GHz, 70K LNA)
6. Capacité de gestion de l'énergie
1KW/Port
7. Interface d'alimentation WR-75 WR-75
8. Perte d'insertion d'alimentation 0.25dB 0.2dB
9. Isolation Tx à Rx ≥85dB
10. Isolation de polarisation croisée

Sur axe ≥35dB
11. Lobe latéral CCIR.580-6
◆ Spécification mécanique ◆ Spécification environnementale
1. Type d'antenne Offset 1. Chargement du vent, opérationnel ≤ 34mph (54km/h)
2. Type de lecteur Manuel

3. Déplacement AZ 0 à 360° 2. Température ambiante -40°C à 60°C
4. Déplacement EL 10° à 90° 3. Pluie 100mm/h
5. Déplacement POL ±90° 4. Humidité relative 0 à 100%
6. Matériau du réflecteur Aluminium formé avec précision 5. Rayonnement solaire 360 BTU/h/ft 2 (1000Kcal/h/m 2 )
7. Segments du réflecteur 4 6. Glace 25mm sur toute la surface ou 13mm sur toute la surface avec 130km / h de rafales de vent
8. Type de montage Caisson dorsal

9. Précision de surface 0.5mm(R.M.S)

Notre société se réserve le droit d'interprétation finale. Toutes conceptions et spécifications peuvent être modifiées sans notification.
