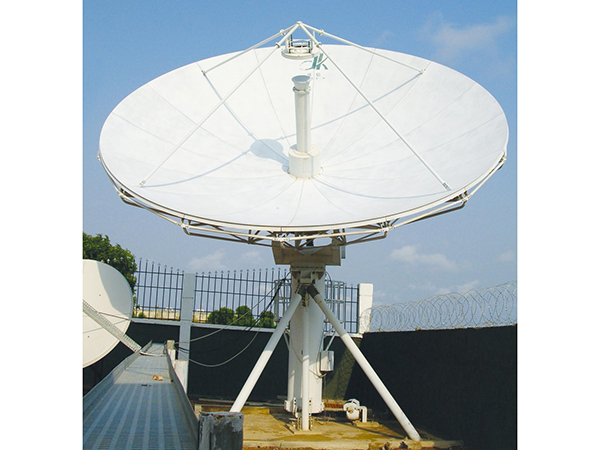

Antenne parabolique Rx 11,3m

Antenne numérique montée sur véhicule, Antenne satellite automatique, Parabole en en fibre de carbone

Antenne parabolique Rx 11,3m
Commentaires

Caractéristiques de l’antenne parabolique Rx 11,3m
●Conception double bague de mise au point
●Réflecteur principal et secondaire en aluminium de haute précision
●Conception à la mode, installation et réglage faciles
●Système d'alimentation et le piédestal de poteau King ont été assemblés en usine pour réduire le temps d'installation.
●Aucun alignement nécessaire
●Excellente performance anticorrosion
●Excellente stabilité

Parties principales
●Cornet d'alimentation
●Réflecteur
●Panneau radial
●Moyeu
●Piédestal de poteau King motorisé 2 axes
●Kit de fondation

Options
●Double polarisation linéaire / double polarisation circulaire
●Système d'alimentation à double bande C / Ku
●Motorisé POL
●Contrôleur, récepteur à balise
●Démodulateur intelligent
●Commutateur de guide de vague
●Système antigivrage
●Paratonnerre
●Installation sur site et support de mise en service
●Personnalisable

Spécifications de l’antenne parabolique Rx 11,3m
◆ Spécifications R.F Bande C Bande Ku
Réception Réception
1. Fréquence (GHz) 3.625-4.2 12.25-12.75

3.4-4.2 ★ 10.95-12.75 ★
2. Gain typique (dBi) 51.51 à 3.8GHz 61.53 à 12.5GHz
3. VSWR 1.25:1 1.3:1
4. Largeur de faisceau (-3dB) 0.437° 0.138°
5. Température du bruit d'antenne (K) 1/2 ports d'alimentation 1/2 ports d'alimentation
Elévation 10° 31K 37K
Elévation 20° 27K 32K
Elévation 40° 23K 29K
6. G/T typique à 20°EL 33.95dB/K (3.8GHz, 30K LNA) 41.44dB/K (12.5GHz, 70K LNA)
7. Interface d'alimentation CPR-229 WR-75
8. Perte d'insertion d'alimentation 0.2dB 0.25dB
9. Isolation Tx à Rx ≥85dB ≥85dB
10. Ratio axial (dB) 0.75dB 1dB
11. Isolation de polarisation croisée

Sur axe ≥30dB ≥30dB
12. Lobe latéral CCIR.580-6 CCIR.580-6
◆ Spécification mécanique ◆ Spécification environnementale
1. Type d'antenne Double réflecteur 1. Chargement du vent, opérationnel (Maintenir la précision) 60mph(97km/h)
2. Type de lecteur Motorisé 2. Chargement du vent, opérationnel (Diminuer la précision) 65mph(105km/h)
3. Déplacement AZ ±90°(3 segments) 3. Chargement du vent, survie (Fixé vers le ciel) 125mph(200km/h)
4. Déplacement EL 5° à 90° 4. Température ambiante -40°C à 60°C
5. Déplacement POL ±90° 5. Pluie 100mm/h
6. Matériau du réflecteur Aluminium formé avec précision 6. Humidité relative 0 à 100%
7. Segments du réflecteur 32 7. Rayonnement solaire 360 BTU/h/ft2 (1000Kcal/h/m2 )
8. Type de montage Piédestal de poteau King 8. Glace 25mm sur toute la surface ou 13mm sur toute la surface avec 130km / h de rafales de vent


9. Chocs et vibrations Expédition correcte par voie aérienne, maritime ou routière
Notre société se réserve le droit d'interprétation finale. Toutes conceptions et spécifications peuvent être modifiées sans notification.
