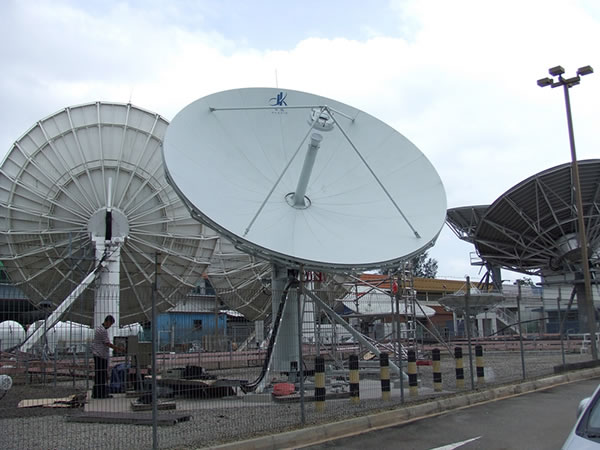

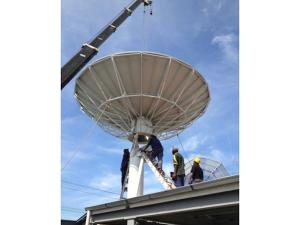

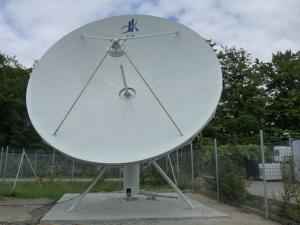

Antenne parabolique Rx 6,2m

Antenne numérique montée sur véhicule, Antenne satellite automatique, Parabole en en fibre de carbone

Antenne parabolique Rx 6,2m
Antenne parabolique Rx 6,2m Antenne parabolique Rx 6,2m Antenne parabolique Rx 6,2m
Commentaires

Caractéristiques de antenne parabolique Rx 6,2m
●ŸConception double bague de mise au point
●Aluminum reflector with high precision
●Fashionable design, easy installation and adjustment
●Factory feed system and king post pedestal assembled to reduce installation time
●No field alignment required
●Excellent in stability

Options
●Double polarisation linéaire / double polarisation circulaire
●Système d'alimentation à double bande C / Ku
●2 axes ou 3 axes motorisés
●Contrôleur, récepteur à balise
●Démodulateur intelligent
●Commutateur de guide de vague
●Système antigivrage
●Paratonnerre
●Traitement anticorrosion spécial pour la structure en acier
●Installation sur site et support de mise en service
●Personnalisable

Spécifications de l’antenne parabolique Rx 6,2m
◆ Spécifications R.F Bande C Bande Ku
Réception Réception
1. Fréquence (GHz) 3.625-4.2 12.25-12.75

3.4-4.2 ★ 10.95-12.75 ★
2. Gain typique (dBi) 46.30 à 3.8GHz 56.32 à 12.5GHz
3. VSWR 1.25:1 1.3:1
4. Largeur de faisceau (-3dB) 0.796° 0.251°
5. Température du bruit d'antenne (K) 1/2 ports d'alimentation 1/2 ports d'alimentation
Elévation 10° 34K 40K
Elévation 20° 29K 35K
Elévation 40° 25K 31K
6. G/T typique à 20°EL 28.59dB/K (3.8GHz, 30K LNA) 36.10dB/K (12.5GHz, 70K LNA)
7. Interface d'alimentation CPR-229 WR-75
8. Perte d'insertion d'alimentation 0.2dB 0.25dB
9. Isolation Tx à Rx ≥85dB ≥85dB
10. Ratio axial (dB) 0.75dB 1dB
11. Isolation de polarisation croisée

Sur axe ≥30dB ≥30dB
12. Lobe latéral CCIR.580-6 CCIR.580-6
◆ Spécification mécanique ◆ Spécification environnementale
1. Type d'antenne Double réflecteur 1. Chargement du vent, opérationnel (Maintenir la précision) 45mph(72km/h)
2. Type de lecteur Motorisé 2. Chargement du vent, opérationnel (Diminuer la précision) 60mph(97km/h)
3. Déplacement AZ ±90° (2 segments) 3. Chargement du vent, survie (Fixé vers le ciel) 125mph(200km/h)
4. Déplacement EL 5° à 90° 4. Température ambiante -40°C à 60°C
5. Déplacement POL ±90° 5. Pluie 100mm/h
6. Matériau du réflecteur Aluminium formé avec précision 6. Humidité relative 0 à 100%
7. Segments du réflecteur 18 7. Rayonnement solaire 360 BTU/h/ft2 (1000Kcal/h/m2)
8. Type de montage Piédestal de poteau King 8. Glace 25mm sur toute la surface ou 13mm sur toute la surface avec 130km / h de rafales de vent


9. Chocs et vibrations Expédition correcte par voie aérienne, maritime ou routière
Notre société se réserve le droit d'interprétation finale. Toutes conceptions et spécifications peuvent être modifiées sans notification.
