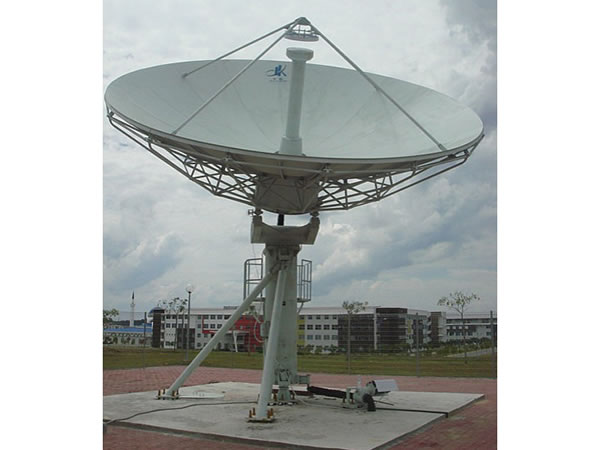

Antenne parabolique Rx bande L 7,3m
Caractéristiques de l’antenne parabolique Rx 7,3m
●Conception à double anneau
●Excellente performance anticorrosion
●Réflecteur principal et secondaire en aluminium de haute précision
●Conception à la mode, installation et réglage faciles
●Système d'alimentation et le piédestal de poteau King ont été assemblés en usine pour réduire le temps d'installation.
●Aucun alignement nécessaire
●Excellente stabilité
| ◆ Spécifications R.F | Bande L | |||
| Réception | ||||
| 1. Fréquence (GHz) | 1.1-1.5Ghz | |||
| 2. Gain typique (dBi) | 38.08 à 1.3GHz | |||
| 3. VSWR | 1.3:1 | |||
| 4. Largeur du faisceau (-3dB) | 2.05° | |||
| 5. Température du bruit d'antenne (K) | 1 port d'alimentation | |||
| Elévation 20° | 43K | |||
| 6. Interface d'alimentation | N type | |||
| 7. Perte d'insertion d'alimentation | ≥ 0.25dB | |||
| 8. Isolation de polarisation croisée | ||||
| Sur axe | ≥30dB | |||
| 12. Lobe latéral | CCIR.580-6 | |||
| ◆ Spécification mécanique | ◆ Spécification environnementale | |||
| 1. Type d'antenne | Double réflecteur | 1. Chargement du vent, opérationnel (Maintenir la précision) | 60mph(97km/h) | |
| 2. Type de lecteur | Motorisé | 2. Chargement du vent, opérationnel (Diminuer la précision) | 65mph(105km/h) | |
| 3. Déplacement AZ | ±90° (3 segments) | 3. Chargement du vent, survie (Fixé vers le ciel) | 125mph(200km/h) | |
| 4. Déplacement EL | 5° à 90° | 4. Température ambiante | -40°C à 60°C | |
| 5. Déplacement POL | ±90° | 5. Pluie | 100mm/h | |
| 6. Matériau du réflecteur | Aluminium formé avec précision | 6. Humidité relative | 0 à 100% | |
| 7. Segments du réflecteur | 16 | 7. Rayonnement solaire | 360 BTU/h/ft2 (1000Kcal/h/m2 ) | |
| 8. Type de montage | Piédestal de poteau King | 8. Glace | 25mm sur toute la surface ou 13mm sur toute la surface avec 130km / h de rafales de vent | |
| 9. Choc et vibrations | Expédition par voie aérienne, maritime ou routière | |||
| Notre société se réserve le droit d'interprétation finale. Toutes conceptions et spécifications peuvent être modifiées sans notification. | ||||
