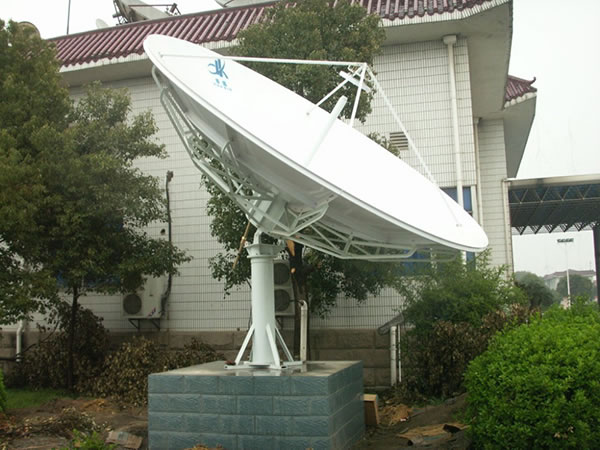

Antenne parabolique Rx 4,5m

Antenne Rx Only compacte, Antenne Rx Only mobile, Antenne satellitaire haute performance

Antenne parabolique Rx 4,5m
Commentaires

Caractéristiques de l’antenne parabolique Rx 4,5m
Conception à double forme
Réflecteur principal et secondaire en aluminium de haute précision
Conception à la mode, installation et réglage faciles
Système d'alimentation et le piédestal de poteau King ont été assemblés en usine pour réduire le temps d'installation.
Aucun alignement nécessaire
Excellente stabilité

Parties principales
●Cornet d'alimentation
●Panneaux
●Réflecteur
●Moyeu
●Piédestal de poteau King
●Kit de fondation

Options
●Double polarisation linéaire / double polarisation circulaire
●Système d'alimentation à double bande C / Ku
●Montage non pénétrant
●2 axes ou 3 axes motorisés
●Contrôleur, récepteur à balise
●Démodulateur intelligent
●Système antigivrage
●Paratonnerre
●Traitement anticorrosion spécial pour la structure en acier
●Installation sur site et support de mise en service

Specification de l'antenne parabolique Rx 4.5m
◆ Spécifications R.F Bande C Bande Ku
Réception Réception
1. Fréquence (GHz) 3.625-4.2 12.25-12.75

3.4-4.2 ★ 10.95-12.75 ★
2. Gain typique (dBi) 43.51 à 3.8GHz 53.53 à 12.5GHz
3. VSWR 1.25:1 1.3:1
4. Largeur de faisceau (-3dB) 1.097° 0.346°
5. Température du bruit d'antenne (K) 1/2 ports d'alimentation 1/2 ports d'alimentation
Elévation 10° 35K 41K
Elévation 20° 30K 36K
Elévation 40° 26K 32K
6. G/T typique à 20°EL 25.73dB/K (3.8GHz, 30K LNA) 33.28dB/K (12.5GHz, 70K LNA)
7. Interface d'alimentation CPR-229 WR-75
8. Perte d'insertion d'alimentation 0.2dB 0.25dB
9. Ratio axial (dB) 0.75dB 1dB
10. Isolation de polarisation croisée

Sur axe ≥30dB ≥30dB
◆ Spécification mécanique ◆ Spécification environnementale CCIR.580-6
1. Type d'antenne Double réflecteur 1. Chargement du vent, opérationnel (Maintenir la précision) 45mph(72km/h)
2. Type de lecteur Manuel / Motorisé 2. Chargement du vent, opérationnel (Diminuer la précision) 60mph(97km/h)
3. Déplacement AZ 0 à 360° / ±90° (2 segments) 3. Chargement du vent, survie (Fixé vers le ciel) 125mph(200km/h)
4. Déplacement EL 5° à 90° 4. Température ambiante -40°C à 60°C
5. Déplacement POL ±90° 5. Pluie 100mm/h
6. Matériau du réflecteur Aluminium formé avec précision 6. Humidité relative 0 à 100%
7. Segments du réflecteur 12 7. Rayonnement solaire 360 BTU/h/ft 2 (1000Kcal/h/m 2 )
8. Type de montage Piédestal de poteau King 8. Glace 25mm sur toute la surface ou 13mm sur toute la surface avec 130km / h de rafales de vent


9. Chocs et vibrations Expédition correcte par voie aérienne, maritime ou routière
Notre société se réserve le droit d'interprétation finale. Toutes conceptions et spécifications peuvent être modifiées sans notification.
