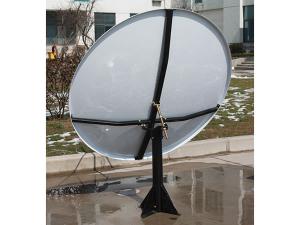

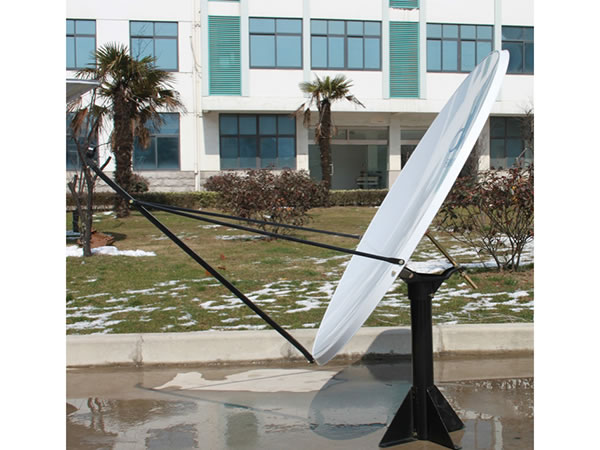

Antenne parabolique Rx Offset 1,2m
Antenne aérotransportable, Antenne offset, Antenne satellitaire
Caractéristiques de l’antenne parabolique Rx Offset 1,2m
●Réflecteur en aluminium de haute précision
●Conception à la mode, installation et réglage faciles
●Piédestal de poteau King assemblé en usine pour réduire le temps d'installation
●Excellente stabilité
Parties principales
●Panneaux
●Plaque arrière
●Piédestal
●Kit de fondation
Options
●Double polarisation linéaire / Double polarisation circulaire
●Montage non pénétrant
●Traitement anticorrosion spécial pour la structure en acier
●Personnalisation possible
| ◆ Spécifications R.F | Bande C | Bande Ku | ||
| Réception | Réception | |||
| 1. Fréquence (GHz) | 3.625-4.2 | 12.25-12.75 | ||
| 3.4-4.2 ★ | 10.95-12.75 ★ | |||
| 2. Gain typique (dBi) | 32.03 à 3.8GHz | 42.05 à 12.5GHz | ||
| 3. VSWR | 1.3:1 | 1.3:1 | ||
| 4. Largeur de faisceau (-3dB) | 4.113 ° | 1.297 ° | ||
| 5. Température du bruit d'antenne (K) | 1/2 ports d'alimentation | 1/2 ports d'alimentation | ||
| Elévation 10° | 39K | 44K | ||
| Elévation 20° | 34K | 39K | ||
| Elévation 40° | 30K | 35K | ||
| 6. G/T typique à 20°EL | 13.97dB/K(3.8GHz, 30K LNA) | 21.68dB/K(12.5GHz, 70K LNA) | ||
| 7. Interface d'alimentation | CPR-229 | WR-75 | ||
| 8. Perte d'insertion d'alimentation | 0.15dB | 0.2dB | ||
| 9. Isolation de polarisation croisée | ||||
| Sur axe | ≥ 30dB | ≥ 30dB | ||
| 10. Lobe latéral | CCIR.580-6 | CCIR.580-6 | ||
| ◆ Spécification mécanique | ◆ Spécification environnementale | |||
| 1. Type d'antenne | Offset | 1. Chargement du vent, opérationnel (Maintenir la précision) | 45mph(72km/h) | |
| 2. Type de lecteur | Manuel | 2. Chargement du vent, opérationnel (Diminuer la précision) | 60mph(97km/h) | |
| 3. Déplacement AZ | 0 à 360° | 3. Chargement du vent, survie (Fixé vers le ciel) | 125mph(200km/h) | |
| 4. Déplacement EL | 10° à 90° | 4. Température ambiante | -40°C à 60°C | |
| 5. Déplacement POL | ±90° | 5. Pluie | 100mm/h | |
| 6. Matériau du réflecteur | Aluminium formé avec précision | 6. Humidité relative | 0 à 100% | |
| 7. Segments du réflecteur | 1 | 7. Rayonnement solaire | 360 BTU/h/ft 2 (1000Kcal/h/m 2 ) | |
| 8. Type de montage | Montage sur poteau | 8. Glace | 25mm sur toute la surface ou 13mm sur toute la surface avec 130km / h de rafales de vent | |
| 9. Chocs et vibrations | Expédition correcte par voie aérienne, maritime ou routière | |||
| Notre société se réserve le droit d'interprétation finale. Toutes conceptions et spécifications peuvent être modifiées sans notification. | ||||
