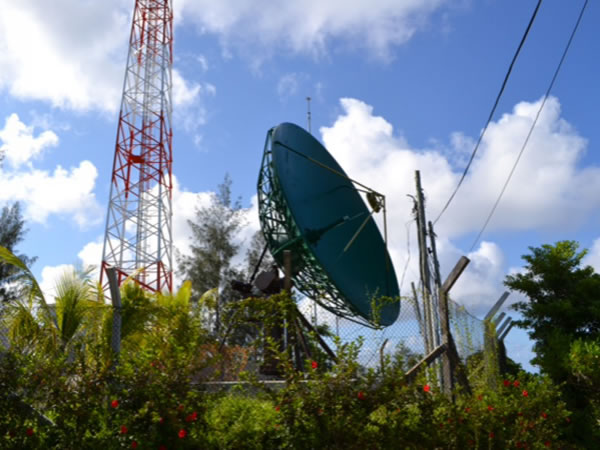

- Antenne Rx double bande L&C 13m
Antenne Rx bande L 7,3m
Antenne Rx, Antenne satellite compacte, Parabole haute technologie
Caractéristiques de l’antenne Rx double bande L&C 13m
●Système d'alimentation assemblé en usine pour réduire le temps d'installation
●Conception à bague de mise au point double
●Réflecteur principal et secondaire en aluminium de haute précision
●Aucun alignement de terrain requis
●Excellente performance anticorrosion
●Excellente stabilité
| ◆ Spécifications R.F | Bande C | Bande L | |
| Réception | Réception | |
|
| 1. Fréquence (GHz) | 3.4-4.2 | 1.518-1.559 | |
| 2. Gain typique (dBi) | 51.6 à 3.8GHz | 43.0 à 1.5385GHz | |
| 3. VSWR | 1.3:1 | 1.3:1 | |
| 4. Largeur du faisceau (-3dB) | 0.43° | 1.1° | |
| 5. Température du bruit d'antenne (K) | |||
| Elevation 10° | ≤ 44K | ≤ 50K | |
| 6. Interface d'alimentation | CPR-229 | Female N | |
| 7. Perte d'insertion d'alimentation | ≤ 0.3dB | ≤ 1dB | |
| 8. Polarisation | Double polarisation linéaire | LHCP | |
| 9. Isolation de polarisation croisée | Isolation de polarisation croisée | Ratio axial polarisation circulaire | |
| Sur axe | ≥35dB | ≤ 2dB | |
| 10. Lobe latéral | ≤ -14dB | ≤ -14dB | |
| ◆ Spécification mécanique | ◆ Spécification environnementale | ||
| 1. Type d'antenne | Double réflecteur | 1. Chargement du vent, opérationnel (Maintenir la précision) | Vent régulier 20m/s, Vent de rafale 27m/s |
| 2. Type de lecteur | Motorisé | 2. Chargement du vent, opérationnel (Diminuer la précision) | Vent régulier 27m/s, Vent de rafale 32m/s |
| 3. Déplacement AZ | ± 90° | 3. Chargement du vent, survie (Fixé vers le ciel) | Antenne verrouillée vers le haut 56m/s |
| 4. Déplacement EL | 0° à 90° | 4. Température ambiante | Extérieur-45 °C à 60°C Intérieur 0°C à 40°C |
| 5. Déplacement POL | ±90° | 5. Pluie | 100mm/h |
| 6. Matériau du réflecteur | Aluminium formé avec précision | 6. Humidité relative | Extérieur 0 à 100% Intérieur 10 à 95% |
| 7. Segments du réflecteur | 54 | 7. Rayonnement solaire | 360 BTU/h/ft2 (1000Kcal/h/m2 ) |
| 8. Type de montage | Piédestal de poteau King | 8. Glace | Supérieur à 25mm |
| Notre société se réserve le droit d'interprétation finale. Toutes conceptions et spécifications peuvent être modifiées sans notification. | |||
