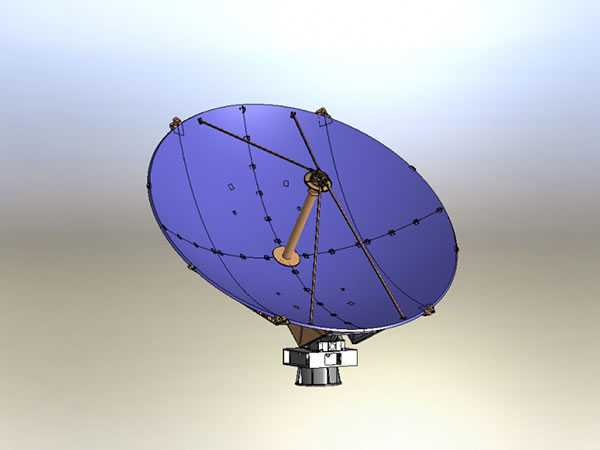

Antenne satellite pliable en fibre de carbone 4,5m (montée sur véhicule)

Parabole en fibre de carbone, Antenne satellite pliable, Antenne parabolique montée sur véhicule

Antenne satellite pliable en fibre de carbone 4,5m (montée sur véhicule)
Commentaires

Caractéristiques de la parabole en fibre de carbone
● Réflecteur principal en fibre de carbone de haute précision
● Conception en double anneau
● Gain élevé et excellente performance du lobe latéral
● Excellente performance anticorrosion
● Excellente stabilité

Spécifications de l’antenne parabolique montée sur véhicule 4,5m
◆ Spécifications R.F Bande C Bande Ku
Réception Transmission Réception Transmission
1. Fréquence (GHz) 3.625-4.2 5.85-6.425 12.25-12.75 14-14.5

3.4-4.2 ★ 5.85-6.725 ★ 10.95-12.75 ★ 13.75-14.5 ★
2. Gain typique (dBi) 43.51 à 3.8GHz 47.16 à 6.0GHz 53.53 à 12.5GHz 54.32 à 14.25GHz
3. VSWR 1.25:1 1.25:1 1.25:1 1.25:1
4. Largeur de faisceau (-3dB) 1.097° 0.721° 0.346° 0.316°
5. Température du bruit d'antenne (K) 2 ports d'alimentation
2 ports d'alimentation
Elévation 10° 36K
45K
Elévation 20° 29K
40K
Elévation 40° 24K
36K
6. G/T typique à 20°EL 25.80dB/K (3.8GHz, 30K LNA) 33.12dB/K (12.5GHz, 70K LNA)
7. Capacité de gestion de l'énergie
5KW/Port
1KW/Port
8. Interface d'alimentation CPR-229 CPR-137 WR-75 WR-75
9. Perte d'insertion d'alimentation 0.25dB 0.2dB 0.3dB 0.25dB
10. Isolation Tx à Rx ≥85dB ≥85dB
11. Ratio axial (dB) 1.5dB 1.0dB

12. Isolation de polarisation croisée



Sur axe ≥35dB ≥35dB
13. Lobe latéral CCIR.580-6 CCIR.580-6
Notre société se réserve le droit d'interprétation finale. Toutes conceptions et spécifications peuvent être modifiées sans notification.
