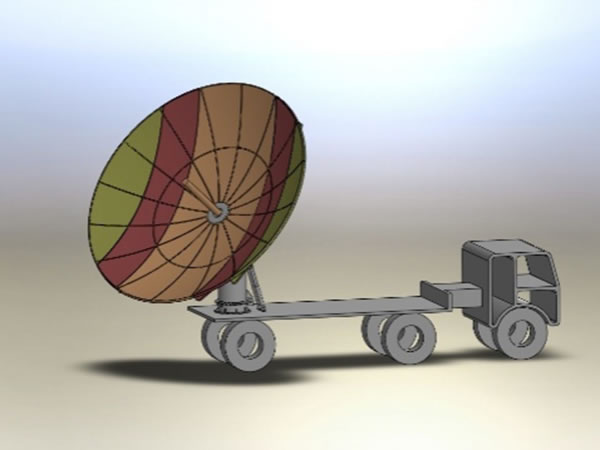

Antenne satellite pliable montée sur véhicule 6,2m
Antenne satellite pliable, Antenne satellite personnalisée, Antenne parabolique automatique
| ◆ Spécifications R.F | Bande C | Bande Ku | ||
| Réception | Transmission | Réception | Transmission | |
| 1. Fréquence (GHz) | 3.625-4.2 | 5.85-6.425 | 12.25-12.75 | 14-14.5 |
| 3.4-4.2 ★ | 5.85-6.725 ★ | 10.95-12.75 ★ | 13.75-14.5 ★ | |
| 2. Gain typique (dBi) | 46.30 à 3.8GHz | 49.94 à 6.0GHz | 56.32 à 12.5GHz | 57.11 à 14.25GHz |
| 3. VSWR | 1.25:1 | 1.25:1 | 1.25:1 | 1.25:1 |
| 4. Largeur de faisceau (-3dB) | 0.796° | 0.523° | 0.251° | 0.229° |
| 5. Température du bruit d'antenne (K) | 2 /4 ports d'alimentation | 2/4 ports d'alimentation | ||
| Elévation 10° | 34K/39K | 44K/52K | ||
| Elévation 20° | 27K/32K | 39K/47K | ||
| Elévation 40° | 24K/29K | 35K/43K | ||
| 6. G/T typique à 20°EL | 28.74/28.37dB/K (3.8GHz, 30K LNA) | 35.94/35.63dB/K (12.5GHz, 70K LNA) | ||
| 7. Capacité de gestion de l'énergie | 5KW/Port | 1KW/Port | ||
| 8. Interface d'alimentation | CPR-229 | CPR-137 | WR-75 | WR-75 |
| 9. Perte d'insertion d'alimentation | 0.25/0.3dB | 0.2/0.25dB | 0.3/0.4dB | 0.25/0.35dB |
| 10. Isolation Tx à Rx | ≥85dB | ≥85dB | ||
| 11. Axial Ratio (dB) | 1.5/0.5dB | 1.0/0.5dB | ||
| 12. Isolation de polarisation croisée | ||||
| Sur axe | ≥35dB | ≥35dB | ||
| 13. Lobe latéral | CCIR.580-6 | CCIR.580-6 | ||
| Notre société se réserve le droit d'interprétation finale. Toutes conceptions et spécifications peuvent être modifiées sans notification. | ||||
