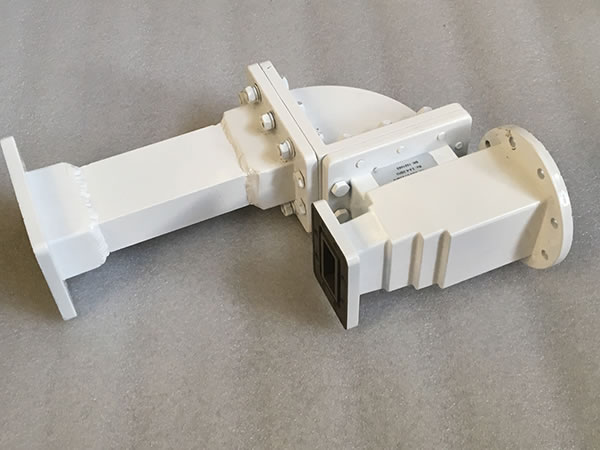

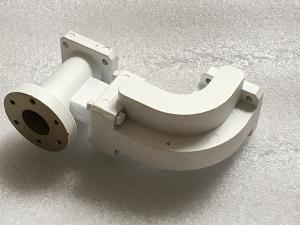

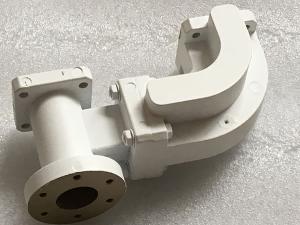

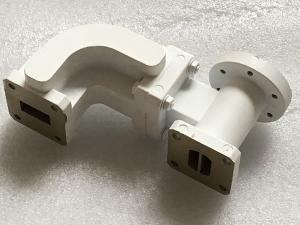

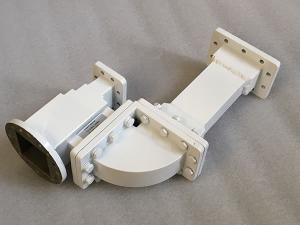

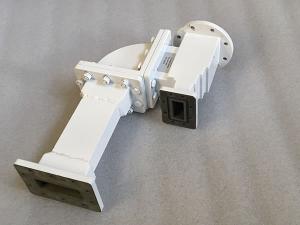

Diplexeur

projection vidéo

Commentaires

Nous sommes en mesure de fournir différents diplexeurs! N’hésitez pas à nous contacter à tout moment.

Diplexeur à 2 ports à polarisation linéaire bande Ku standard (haute performance)

Caractéristiques
Isolation élevée, faibles pertes d'insertion et faible VSWR.

1. Fréquence de transmission Fréquence de réception	14.00-14.5GHz 12.25-12.75GHz
2. Transmission VSWR Réception VSWR	≤ 1.25 ≤ 1.25
3. Perte d'insertion d'alimentation Perte d'insertion de réception	≤ 0.3dB ≤ 0.35dB
4. Isolation de polarisation croisée	≥35dB
5. Isolation des ports Isolation Tx/Rx Isolation Rx/Tx	≥85dB ≥30dB
6. Puissance X Capacité de gestion	1 kw
7. Traitement de surface	Blanc mat

Diplexeur à 2 ports à polarisation linéaire bande Ku standard

Caractéristiques
Isolation élevée, faibles pertes d'insertion et faible VSWR.

1. Fréquence de transmission Fréquence de réception	14.00-14.5GHz 12.25-12.75GHz
2. Transmission VSWR Réception VSWR	≤ 1.3 ≤ 1.3
3. Perte d'insertion d'alimentation Perte d'insertion de réception	≤ 0.4dB ≤ 0.4dB
4. Isolation de polarisation croisée	≥35dB
5. Isolation des ports Isolation Tx/Rx Isolation Rx/Tx	≥85dB ≥30dB
6. Puissance X Capacité de gestion	1 kw
7. Traitement de surface	Blanc mat

Diplexeur à 2 ports à polarisation linéaire bande Ku prolongé (haute performance)

Caractéristiques
Isolation élevée, faibles pertes d'insertion et faible VSWR.

1. Fréquence de transmission Fréquence de réception	13.75-14.5GHz 10.95-12.75GHz
2. Transmission VSWR Réception VSWR	≤ 1.25 ≤ 1.25
3. Perte d'insertion d'alimentation Perte d'insertion de réception	≤ 0.3dB ≤ 0.35dB
4. Isolation de polarisation croisée	≥ 35dB
5. Isolation des ports Isolation Tx/Rx Isolation Rx/Tx	≥ 85dB ≥ 30dB
6. Puissance X Capacité de gestion	1 kw
7. Traitement de surface	Matt White

Diplexeur à 2 ports à polarisation linéaire bande Ku prolongé

Caractéristiques
Isolation élevée, faibles pertes d'insertion et faible VSWR.

1. Fréquence de transmission Fréquence de réception	13.75-14.5GHz 10.95-12.75GHz
2. Transmission VSWR Réception VSWR	≤ 1.3 ≤ 1.3
3. Perte d'insertion d'alimentation Perte d'insertion de réception	≤ 0.4dB ≤ 0.4dB
4. Isolation de polarisation croisée	≥35dB
5. Isolation des ports Isolation Tx/Rx Isolation Rx/Tx	≥85dB ≥30dB
6. Puissance X Capacité de gestion	1 kw
7. Traitement de surface	Blanc mat

Diplexeur à 2 ports à polarisation linéaire à bande Ku prolongé (haute performance 2)

Caractéristiques
Isolation élevée, faibles pertes d'insertion et faible VSWR.

1. Fréquence de transmission Fréquence de réception	13.75-14.5GHz 10.7-12.75GHz
2. Transmission VSWR Réception VSWR	≤ 1.25 ≤ 1.25
3. Perte d'insertion de transmission Perte d'insertion de réception	≤ 0.3dB ≤ 0.35dB
4. Isolation de polarisation croisée	≥ 35dB
5. Isolation des ports Isolation Tx/Rx Isolation Rx/Tx	≥ 85dB ≥ 30dB
6. Puissance X Capacité de gestion	1 kw
7. Traitement de surface	Blanc mat

Diplexeur à 2 ports à polarisation linéaire à bande Ku prolongé

Caractéristiques
Isolation élevée, faibles pertes d'insertion et faible VSWR.

1. Fréquence de transmission Fréquence de réception	13.75-14.5GHz 10.7-12.75GHz
2. Transmission VSWR Réception VSWR	≤ 1.3 ≤ 1.3
3. Perte d'insertion de transmission Perte d'insertion de réception	≤ 0.4dB ≤ 0.4dB
4. Isolation de polarisation croisée	≥35dB
5. Isolation des ports Isolation Tx/Rx Isolation Rx/Tx	≥85dB ≥30dB
6. Puissance X Capacité de gestion	1 kw
7. Traitement de surface	Blanc mat

Diplexeur à 2 ports à polarisation linéaire à bande C standard

Caractéristiques
Isolation élevée, faibles pertes d'insertion et faible VSWR.

1. Fréquence de transmission Fréquence de réception	5.85-6.425GHz 3.625-4.2GHz
2. Transmission VSWR Réception VSWR	≤1.3 ≤1.3
3. Perte d'insertion de transmission Perte d'insertion de réception	≤0.2dB ≤0.3dB
4. Isolation de polarisation croisée	≥35dB
5. Isolation des ports Isolation Tx/Rx Isolation Rx/Tx	≥85dB ≥30dB
6. Puissance X Capacité de gestion	5 kw
7. Traitement de surface	Blanc mat

Diplexeur à 2 ports à polarisation linéaire à bande C prolongé

Caractéristiques
Isolation élevée, faibles pertes d'insertion et faible VSWR.

1. Fréquence de transmission Fréquence de réception	5.85-6.725GHz 3.4-4.2GHz
2. Transmission VSWR Réception VSWR	≤1.3 ≤1.3
3. Perte d'insertion de transmission Perte d'insertion de réception	≤0.2 dB ≤0.35 dB
4. Isolation de polarisation croisée	≥35dB
5. Isolation des ports Isolation Tx/Rx Isolation Rx/Tx	≥85dB ≥30dB
6. Puissance X Capacité de gestion	5 kw
7. Traitement de surface	Blanc mat

Diplexeur à 2 ports à polarisation circulaire à bande C standard

Caractéristiques
Isolation élevée, faibles pertes d'insertion et faible VSWR.

1. Fréquence de transmission Fréquence de réception	5.85-6.425GHz 3.625-4.2GHz
2. Transmission VSWR Réception VSWR	≤1.25 ≤1.25
3. Perte d'insertion de transmission Perte d'insertion de réception	≤0.3 dB ≤0.4 dB
4. Isolation de polarisation croisée	≥35dB
5. Isolation des ports Isolation Tx/Rx Isolation Rx/Tx	≥85dB ≥30dB
6. Ratio axial Rx	1.12（ 1dB ）
Tx	1.09 (0.75dB)
7. Puissance X Capacité de gestion	5 kw
8. Traitement de surface	Blanc mat

Diplexeur à 2 ports à polarisation circulaire à bande C prolongé

Caractéristiques
Isolation élevée, faibles pertes d'insertion et faible VSWR.

1. Fréquence de transmission Fréquence de réception	5.85-6.725GHz 3.4-4.2GHz
2. Transmission VSWR Réception VSWR	≤1.25 ≤1.25
3. Perte d'insertion de transmission Perte d'insertion de réception	≤0.3 dB ≤0.4 dB
4. Isolation de polarisation croisée	≥35dB
5. Isolation des ports Isolation Tx/Rx Isolation Rx/Tx	≥85dB ≥30dB
6. Ratio axial Rx	1.15 （1.12dB ）
Tx	1.12 (1dB)
7. Puissance X Capacité de gestion	5 kw
8. Traitement de surface	Blanc mat

Diplexeur à 2 ports à polarisation linéaire à bande Ku spécial

Caractéristiques
Isolation élevée, faibles pertes d'insertion et faible VSWR.

1. Fréquence de transmission Fréquence de réception	13-14.5GHz 10.95-12.75GHz
2. Transmission VSWR Réception VSWR	≤ 1.3 ≤ 1.3
3. Perte d'insertion de transmission Perte d'insertion de réception	≤ 0.4dB ≤ 0.4dB
4. Isolation de polarisation croisée	≥33dB
5. Isolation des ports Isolation Tx/Rx	≥81dB
6. Puissance X Capacité de gestion	1 kw
7. Traitement de surface	Blanc mat

Diplexeur à 3 ports à polarisation linéaire à bande C prolongé

Caractéristiques
Isolation élevée, faibles pertes d'insertion et faible VSWR.

1. Fréquence de transmission Fréquence de réception	5.85-6.725GHz 3.4-4.2GHz
2. Transmission VSWR Réception VSWR	≤ 1.25 ≤ 1.3
3. Perte d'insertion de transmission Perte d'insertion de réception	≤ 0.3dB ≤ 0.3dB
4. Isolation de polarisation croisée	≥30dB
5. Isolation des ports Isolation Tx/Rx Isolation Rx/Tx	≥85dB ≥30dB
6. Puissance X Capacité de gestion	5 kw
7. Traitement de surface	Blanc mat
