Système de dégivrage pour antenne satellite

Dispositif de dégivrage du réflecteur principal, Unité de dégivrage pour antenne satellite, Système de dégivrage pour parabole multisatellite

Introduction du système de dégivrage

Le système de dégivrage de l'antenne satellite comprend un réchauffeur de réflecteur (demi et plein), un réchauffeur de cornet d’alimentation et une unité de contrôle de température. Il existe deux types de systèmes de chauffage du réflecteur: système de dégivrage électrique et système de dégivrage par air chaud. Les clients peuvent choisir la méthode selon la situation actuelle.

Prenez l'antenne RxTx de 5,36 m comme exemple

1. Résumé
Ce système de dégivrage appartient au système de dégivrage par chauffage électrique. Il faut effectuer successivement la pose du matériel de chauffage électrique et du matériau isolant thermique résistant aux hautes températures. Lorsque le système est en marche, il fonctionne directement et la chaleur produite par l'élément chauffant électrique passera à la surface de l'antenne, ce qui élimine la neige et l'empêche de stocker. Les avantages d'un tel système sont la vitesse de chauffage rapide, le chauffage uniforme et la dissipation thermique lente, ce qui permet d'obtenir de bons résultats de dégivrage.

Spécifications techniques

Système de dégivrage du réflecteur principal et secondaire
●Tension de service: 220V ± 10% 50Hz
●Puissance de fonctionnement: 10KW (5,36m)
●Temps de fusion de la neige:
<5min (couverture de neige à la surface de l'antenne de 3mm)
<100min (couverture de neige à la surface de l'antenne de 60mm)

Système de dégivrage de l’alimentation
Tension de service: 220V±10% 50Hz
Puissance de fonctionnement: 1000W
Temps de fusion de la neige: <3min

Unité d'entraînement

Tension de fonctionnement: 380V±10% 50Hz
Température de fonctionnement: -12℃ ~ +50℃

Unité de contrôle à distance
Tension de service: 220 V ± 10% 50 Hz
Puissance de fonctionnement: 100W
Plage de réglage de la température: 5 ℃ ~ 18 ℃
Résolution de l'affichage de la température: 1C
Résolution d'affichage actuelle: 1A

Spécifications environnementales
Température intérieure: +5 ℃ ~ + 35 ℃
Humidité interne: ≤90%
Température externe: -50 ℃ ~ + 50 ℃
Humidité externe: ≤98%

Composition et Configuration

Le système de dégivrage complet se compose d'un dispositif de dégivrage du réflecteur principal et du réflecteur secondaire d'antenne, d'un dispositif de dégivrage de l'alimentation, d'une unité d’entrainement et d'une unité de contrôle à distance.

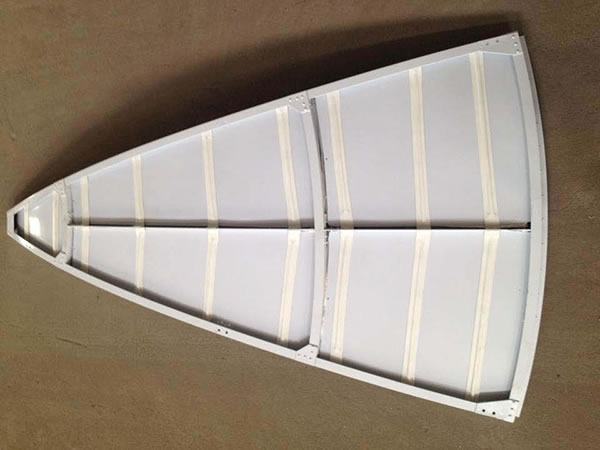

Dispositif de dégivrage du réflecteur
En ce qui concerne l'antenne de 5,36 m de la station terrienne de satellite, notre société applique une technologie de plaque de couverture spéciale, qui a une structure ferme et une belle apparence. La façon de chauffer le panneau de l'unité de chauffage est pratique pour la maintenance ou le remplacement.

Dispositif de dégivrage du réflecteur principal et secondaire

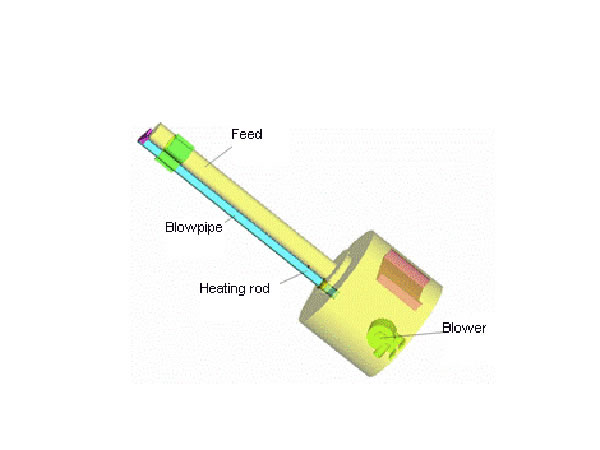

Dispositif de dégivrage de l’alimentation
Il se compose d'un ventilateur, d'une tige de chauffage, d'un système de commande d'alimentation et d'une unité de commande (connectés ensemble avec l'unité de contrôle du dispositif de dégivrage principal et secondaire).

Dispositif de dégivrage de l'alimentation

Unité d'entraînement
L'unité d'entraînement est principalement composée d'un module de contrôle, d'un dispositif de protection contre les fuites, etc. Elle fournit une alimentation de 380V, puis l'électricité est affectée aux unités de chauffage des deux cloisons du dispositif de dégivrage du réflecteur (comme illustré à la Figure 3) ainsi que du dispositif de dégivrage d'alimentation par un dispositif de protection contre les fuites. Chaque unité d'entraînement fournit 380V. Le module de commande transmet le signal de la commande à distance aux unités de chauffage de chaque partition.

L'unité d'entraînement dispose de la fonction de protection contre les fuites et la surintensité. Elle coupe automatiquement le circuit lorsqu'il y a fuite d’électricité dans les unités de chauffage des deux cloisons du réflecteur ou du dispositif de dégivrage d'alimentation.

  • Deux cloisons du dispositif de dégivrage d'alimentation

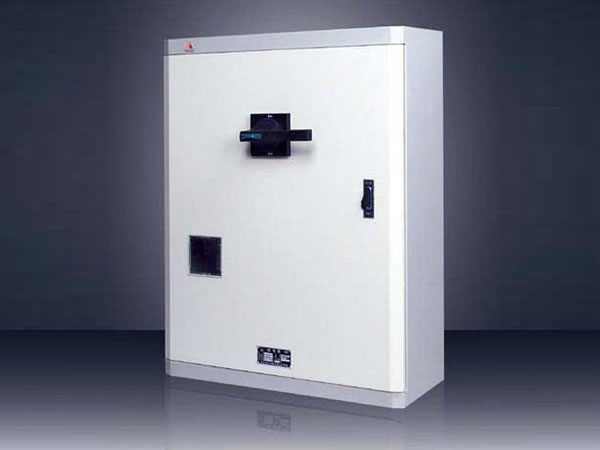

  • Unité d'entraînement
Unité de contrôle à distance

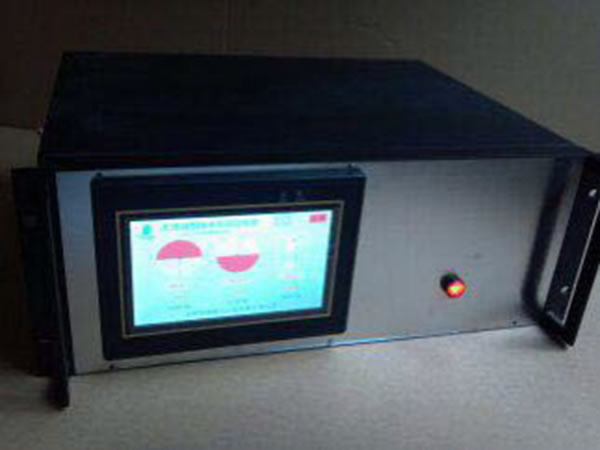

  • Panneau d'unité de contrôle

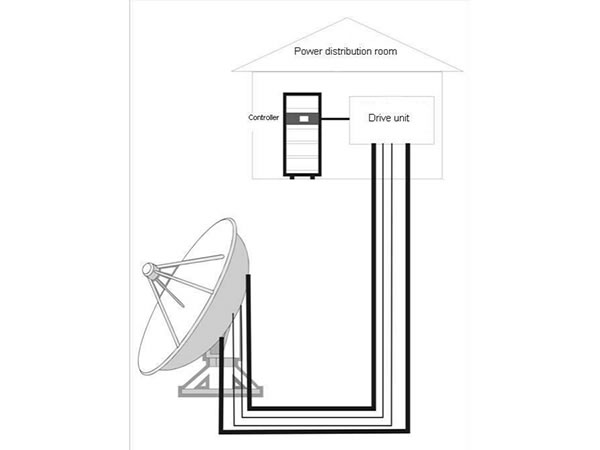

Schéma de raccordement de l'unité de contrôle et unité d'entraînement
